| 有効加工長さ: | 300mm | 加工板厚: | 5~300mm |
|---|---|---|---|
| 加工板幅: | 100mm以上 | ミリング角度: | 0～85、-45～0° |
| スピード: | 2500mm/min | 製粉の速度: | 100～1500mm/分 |
| 最大水平フライスストローク: | ≥300mm | 最大縦フライスストローク: | ≥500mm |
| ハイライト: | ビームなしのフリース機,3000mm フリーシング 長さ フリーシング マシン,二重駆動の二重動力ヘッドフレーシングマシン |
||

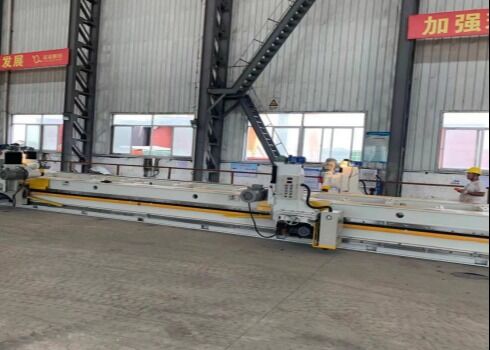

3000mmフレーシング長さビームレスダブルドライブダブルパワーヘッドフレーシングマシンモデルXB-3
概要:
XBシリーズのフレッシングマシン 圧力ビームなしは,先進的で効率的な新しいフレッシング機器です 独立して開発され,私たちの会社によって製造されています特許局から発行された国内用品モデル特許を取得した唯一の製品です圧力容器,ボイラー,造船,大きな模具と機械,鉄鋼構造,電力,化学,特殊合金板や新しい材料を磨くのに特に適していますプレートの事前溶接加工にも使えます
装置の組成:
機器は主に以下の部品で構成されています: (1) 機械床, (2) 作業台 (電磁チャック付き), (3) ガイドレール, (4) リフティング・コラム, (5) フレーシング・パワーヘッド, (6) パワー・トロッキー,(7) フレーシング・カット・ヘッド, (8) 電動制御箱, (9) 潤滑装置, (10) 導電装置, (11) 保護装置, (12) 位置付け装置, (13) 材料サポート装置, (14) 塗料, (15) 切削ツール切断頭.
仕様:
| はい |
ポイント |
パラメータ値 |
ユニット |
コメント |
| 1 |
実効的な磨き距離 |
3000 | mm |
2つのパワーヘッドが同時に同じ方向で1回のパスで切断され,有効切断は3000mmに達する. |
| 2 |
加工プレートの厚さ |
5〜300 | mm | |
|
機械プレートの幅 |
100 | mm |
紙の幅は100mm未満ではない. |
|
| 3 | フリースする角度 |
0-85号で -45 -0 |
o |
前面の斜面角: 0°85° バックベーブ角度: 0 〜 45° |
| 4 |
速度の速さ |
2500 | mm/min | |
| 5 | 磨き速度 | 100から1500 | mm/min |
材料と切断深さに基づいて |
| 6 | 最大水平フレスリングストローク | ≥300mm | ||
| 7 | 最大垂直フレーシングストロック | ≥500mm | ||
| 8 | 加工表面の粗さ | ラ3.2-125 |
歩行速度に基づいて |
|
| 9 |
ベッドのガイドウェイの直直さ |
≤0.40mm/3000 | 片面 | |
| 11 |
フリースパワーヘッドの速度 |
960 | r/min | DLT-2 無油惑星型 シンプルで実用的な |
| 13 |
フリース切断器の直径 |
125 | mm |
ユニバーサル 160 |
| 14 |
電磁磁石チャックの数 (チャックのサイズ400x220) |
6 | セット | プロの製造者によって製造され,当社の社内で製造されていません. |
| 15 | 電磁常磁気チャック吸着力 | 3 | T | |
| 16 |
手動の材料停止装置 |
4 | セット |
直さ 0.40mm/30000 |
| 17 |
主材料の支架 |
5 | セット | 1.2M/上面 ユニバーサル・ホール |
| 18 | 床から作業台の高さ | 900 | mm |
マウントパッドの高さ 50mm |
| 19 |
作業台の幅 |
520 | mm | 垂直作業台の幅 |
| 20 | 作業台の切断長 | 3000 | mm |
作業台全体の長さ: 5500mm |
| 19 |
フードモーターパワー |
1.5 | KW |
シュナイダー・エレクトリックの周波数変換器 |
| 20 |
フリースモーターの動力 |
7.5 | KW | 変速周波数制御 シュナイダー電気周波数コンバーター |
| 21 |
リフティングモーター |
0.75 | KW | |
| 22 | 潤滑油ポンプのモーターパワー | 100 | W | |
| 23 |
装置の寸法 |
長さ 5500mm × 2700mm (支え枠を含む) × 高さ 2100mm |
||
| 24 | 電源 |
3相3ワイヤ380VAC (±15%),50Hz (±1Hz) |
||
| 25 |
環境条件 |
-10°Cから -45°C 相対湿度 20%~95% |
||
| 26 |
機械工具の静止音 |
< 85dB (A) | ||
| 27 | 高さ | < 1500m | ||
構造的特徴:
1機械床は高品質の炭素鋼板から作られ,シームレスで溶接された設計と合理的な配置があります.これは堅牢な構造,強化された硬さ,便利な交通手段さらに,内部ストレスを効果的に排除するために全体的な老化処理を受けます.ベッドは,平行垂直ガイドレールを持つ懸垂型として設計されています.機械加工後に単一の基準面を提供すること切断の直直性を保証する (この設計は,基準面が2つあるベース型と懸垂型組み合わせと比較して,直直性をより良く保証する).
2テーブルは,作業部位を固定するために電磁チャックを使用し,便利な操作と十分な設置スペースを提供します.各チャックは220×400mm (幅×長さ) を測定します.長さに沿って配置された6つのチャックでテーブルの吸入距離を効果的に縮小します.
3完全硬化ガイドレール: (トップライン構成) ガイドレールの寸法: 40*80*600mm,材料: 40CrMo,完全に消し,加熱,高周波硬化HRC48-50まで精密なセグメントスプレーリングを保証する準確なグラウンドガイドレールは,修理または交換のために取り外され,正確性を回復し,機器の寿命を延長することができます.ストレート度は0.40mm/3000mmを超えない.
4. リフティングコラム:コラムはスライドにボルト付き. スライドは高強度鋳鉄 (HT-250) ででき,統合的に鋳造され,機械加工されます. スライドはベッドガイドレールで左と右を移動することができます.,列は床に垂直して前後を動かすことができる.列のリフティングスライドスクリューは,電動的なリフティングと降降を実現するために,モーターと減速器で駆動されます.手動で持ち上げる. 制限スイッチは,持ち上げ中に操作者の怠慢により,パワーヘッドが移動範囲を超えないようにするために,持ち上げコラムの上側と下側の両方に設置されています.事故を防ぐこと.
5フレッシング・パワーヘッドは,エッジ・フレッシング・マシンのために特別に設計された高品質の自製のフレッシング・ヘッド (同社が独立して設計・製造した安定した製品) を使用する.フレッシングパワーヘッドは,柱の左側にあるリフティングスライドに設置され,電動的に上昇し,柱のスライドスクリューで下げることができます細かな調整では,ツール設定時の安全性と精度を確保するために手動調整が必要です.スライド上のワームギアシャフトは,水平平面に対応する角度で傾けることができます前面 (0−85°) と下面 (0−45°) の端面または斜面の加工が可能である.フレインディングフィード速度は,任意の速度でフレインディングのニーズを満たすために,いつでも調整することができます.交換式フレーシング機能も搭載しています
6動力車には,標準ではない,拡大されたデザインがあり,個別設計されたユニットです.ギアと減速器は,ギアがガイドレールラックに網状で,大きなスライドに設置されています.低騒音制御器を通して,周波数変換機は,制御器を介して,電源を制御し,電源を制御する.移動メカニズムのステップレス速度調節を可能にします. 詳細 な 移動 速度 と 磨き 速度 は,磨き 機 の コントロール パネル の デジタル ディスプレイ に 表示 さ れ て い ます.これは 便利 で 迅速 で 高効率 です.このマシンには2つの独立したパワートロッリーがあります2つの車列の間に防衝突装置が設置されている.
7. フリーリング・カッターヘッド:この機械ツールのフリーリング・カッターヘッドは,国内で生産された高品質のフリーリング・マシン特有のフリーリング・カッターヘッドを使用し,国家基準を満たしています.Q345D高強度鋼板の加工要求に基づいて切断接触面を小さくし,切断温度を下げ,道具の磨きを軽減するために, Φ125-160 高強度75°切断頭を使用します. YWシリーズカービッド高合金挿入器を使用できます.
8電気制御箱: 電動制御箱の2セットがあります. 1セットは,機械ベッドの右側にある右列に設置され,主に全体的な電源を制御します.電気制御ボックスの他のセットは,動力キャリッジに固定的にインストールされています電気制御パネルは,操作表面の近くにある柱に設置されています.必要なボタンを押すと,機械の正常なフレーズ操作が可能になります.移動速度とパワーヘッドの速度は,制御パネルにデジタル表示されています.
