Q235 Q345 鋼管材料加工 CNC ローラー成形機ライン 10 MPa 圧力

Q235 Q345鋼管材料加工CNCローラー成形機ライン 10 MPa圧力

加工範囲:

丸パイプ生産範囲: φ60-φ165mm
角パイプ生産範囲: 50×50-125×125mm
長方形パイプ生産範囲: 40×60-150×100mm
肉厚: 2.0-6.0mm (丸パイプ)、2.0-5.5mm (角パイプ)

製品概要:

このラインは、主に直径60mmから165mm、肉厚2.0mmから6.0mmの電縫鋼管の製造を目的としています。丸パイプの範囲内で、角パイプ、長方形パイプ、特殊形状パイプも製造可能です。必要な設備を追加することで、API 5Lパイプの製造も可能です。この生産ラインは、国内外の類似設備を統合し、国内の国情を考慮し、大胆な革新とユーザーとの広範な協議を経て設計・製造されました。経済的で信頼性が高く、安定した運転が可能です。

鋼管生産範囲

生産プロセス:

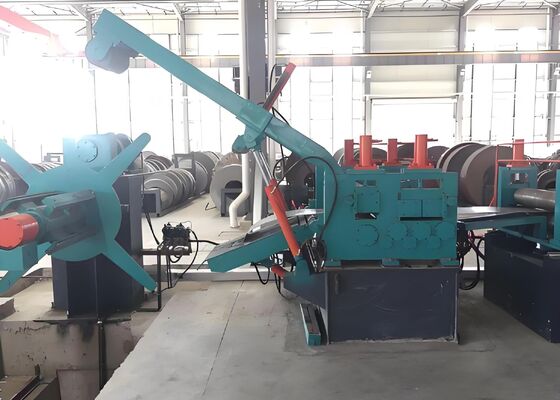

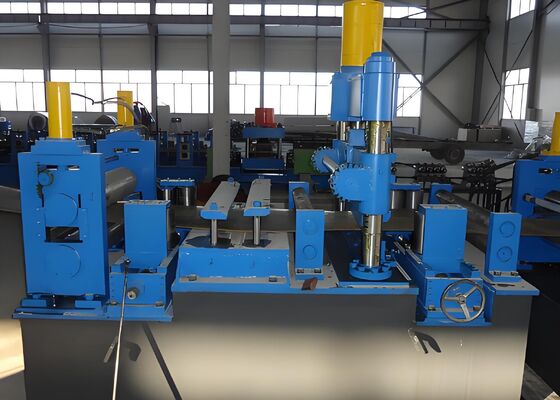

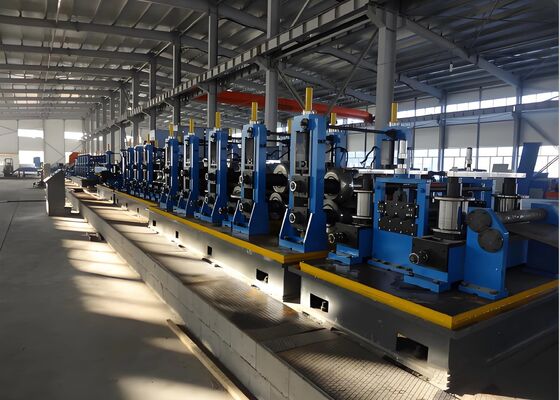

アンコイラー → ストレートナー、クランプ、レベラー →シャーリング＆バット溶接 → ルーパー → 成形、高周波溶接、外側バリ取り、オンライン亜鉛補充、冷却、サイジング、粗矯正 → フライングソー長調整 → 検査・回収 → 梱包 → 計量 → ラベリング → 保管

設備性能:

1. 電気システム:

電気制御システムは、制御ユニットとコンピュータ監視ユニットの2つの部分で構成されており、両者は独立して動作します。
操作モードには、手動と自動があります。

1) 油圧試験機の基本制御機能:

生産データ収集と管理
油圧試験結果は、ペーパーレスおよび紙形式の両方で記録されます。油圧試験機の試験圧力は、油圧試験機監視ソフトウェアを介してリアルタイムで監視されます。設定圧力、保持時間、予圧値、パイプ番号、パイプ仕様、パイプ材質、オペレーター、実施基準、パイプ長、試験チーム、試験結果などのパラメータを入力できます。
現在の油圧値は自動的に記録されます。圧力上昇および保持状態中に、圧力曲線が表示されます。
試験後、データは保存でき、加圧時間などの詳細な試験データは表示および印刷できます。
レコードクエリ機能には、現在および過去のデータのクエリが含まれ、ローカルおよびリモートクエリ、バックアップ、印刷をサポートします。
データバックアップ機能により、メーカーの要件に応じて、最近または月次の試験データをバックアップできます。

2) 設備運転モード選択:
手動、半自動、自動の3つの運転モードが利用可能です。始動/停止および緊急停止制御
緊急時には、通常の始動/停止制御と緊急停止制御を備えています。緊急停止後、アクチュエータの電源がオフになっても、PLCの入出力インジケータは電源オンのままとなり、障害情報クエリと診断が容易になります。

3) コンピュータ監視:
生産および制御のニーズに基づいて、生産プロセス全体の直感的で信頼性の高い操作と監視を提供します。主な機能は次のとおりです。
生産プロセスパラメータと設備運転パラメータの設定、保存、アップロード、ダウンロードが可能です。
制御システムの全体およびローカルの設備運転状況の動的な表示を提供します。
生産レポートを自動的に生成、保存、印刷します。
システム障害およびアラーム信号を表示、記録、印刷します。

4) 電気設備:
制御キャビネット、PLC制御キャビネット、操作コンソール (1台)
検出コンポーネント (1セット)
PLCは成熟した製品シリーズを採用しています。
操作コンソールのタッチスクリーンはカラーディスプレイを採用しています。
低電圧電気部品は、国内外で有名なブランドを採用しています。

2. 油圧システム - 1セット

機能: ユニット全体のすべての油圧コンポーネントの操作を制御します。
コンポーネント: 独立した油圧ステーション、複数のバルブステーション、油圧配管で構成されます。

A. 油圧ステーションは、オイルタンク、メインポンプ、油圧バルブで構成されます。

B. バルブステーションは、個別のバルブブロックで構成されます。各バルブブロックには、リバーシングバルブ、圧力バルブ、スロットルバルブ、バルブブロック、ボールバルブ、オイル回収トレイ、電気ジャンクションボックス、およびバルブブロック上の配管が含まれており、各ユニットの油圧アクチュエータの操作を制御します。

C. 油圧配管は、シームレス鋼管、パイプクランプ、パイプジョイント、高圧ホースで構成されます。システム圧力は、地域および使用要件に従って構成され、近くに配置されます。
油圧ステーションタンクには、外部油圧オイル冷却システムが装備されており、タンクの上面にはオイル回収トローが配置されています。
システムには、過負荷および油圧ショックを防ぐための安全装置が装備されています。
システム構造はシンプルで実用的であり、アクチュエータは安定して柔軟であり、調整とメンテナンスが容易です。
油圧コンポーネント（デバイス）のレイアウトと設置は安全で信頼性が高く、関連する安全基準および製品マニュアルに準拠しています。
オイルフィルターがシステムに設置されており、ろ過精度はシステムコンポーネントの要件を満たしています。
クーラーがシステムに設置されており、周囲温度での連続運転を保証し、オイル温度と粘度インジケータが指定値を超えないようにします。
配管レイアウトは整然としており、安全で要件を満たしており、完全な機械の分解、メンテナンス、交換を容易にします。
