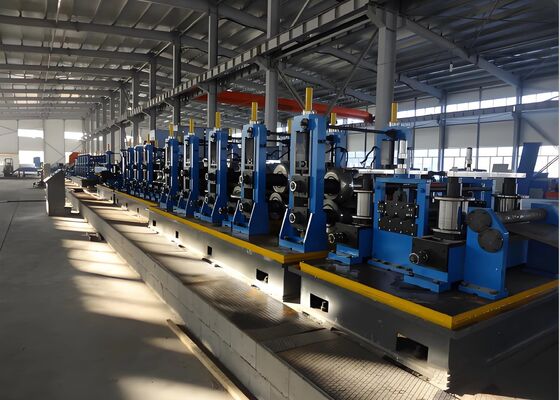

120-150個/時 効率 丸パイプローラー成形機 90KW 設置容量

120-150 パーツ/時間 効率 丸いパイプローラー 形成 機械 90KW 設置 容量

処理範囲:

丸い管の生産範囲: φ60~φ165mm
四角管の生産範囲: 50×50-125×125mm
直角管の生産範囲: 40×60-150×100mm
壁厚さ:2.0〜6.0mm (丸いパイプ),2.0〜5.5mm (平方パイプ)

製品概要:

このラインは主に直径60~165mm,壁厚さ2.0~6.0mmの電熱溶接鋼管の製造のために設計されています.また,四角形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方形,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長方,長円管の範囲内にある特殊形状のパイプ必要な設備を追加することで,その後 API 5L パイプを生産することができます.この生産ラインは,国内外からの類似機器を統合して設計・製造されました国の国情を考慮し,大胆な革新とユーザーとの広範な協議を通じて,経済的で信頼性があり,安定した運用を誇っています.

鋼管の生産範囲

製造プロセス:

解巻 → ストレートリング,クランプとレベルリング → シェーリングとバック・ウェルディング → ループ → 形作,高周波ウェルディング,外部のブール除去,オンライン亜鉛再充填,冷却,サイズ,粗直し → フライングサーの長さ調整 → 検査と収集 → 梱包 → 重量 → 標識 → 保存

装置の組成と各ユニットの主要パラメータ

1. φ165 完全自動式平坦化機械
装置の部品:
電子制御システム:
自動システムは三?? PLC を使って動作します.
ウォーキングビームは,日本から輸入されたヤスカワ変速駆動器 (VFD) を使用してステップ速度を制御します.
主な制御キャビネットにはPLC,VFD,リレー制御システムが含まれます.
電気コンポーネントはシュナイダー製で ヒウイン製の 56mm 直径のリードスクリューで

10インチタッチスクリーン
メカニカルシステム:
1) フィードシステム (2セット)
2) 鋼管の平坦化サポートとクランプシステム (各側に2セット)
3) カッターヘッド スピンドルパワーユニットとドライブモーターシステム (2セット)
4) ウォーキングビーム配送とステップ転送システム (3レーンのそれぞれに1セット)
5) 固定フォーク位置設定システム (3レーンのそれぞれに1セット)
6) ダブルパイプアライナメントローラーとバフルシステム (2セット) 7) 3つの異なるクランプサイズで入手可能.

クランプシステム: クランプシューは不対称な設計を採用. 下のクランプシューは,パイプの正確な平坦化を保証するために120度設計されています.上部クランプシューズは,より良いクランプのために60度で設計されていますステップパーシステム:ステップパーシステムは,対重量設計と二重ギアボックス構造を採用します.周波数変換速度調節は,様々なパイプフラットヘッド速度要件を満たすために高速ステップを達成.

3Φ165mm ダブルステーション液圧プレス
概要
この装置は直接鋼管の生産ラインの仕上げ部分にあり,直接鋼管のオフライン水力試験に使用される.その技術レベルは,鋼管の水力試験のためのASTM標準を満たすプレスは,流し,輸送,クランプ,圧力試験,圧力保持,脱出からなるプロセスフローを構成する.操作はPLCによって制御され,高効率を保証します.安定性維持が簡単です

技術パラメータ:

4プロセスの流れ:

Quantitatively loaded pipes → To the flushing station → Roller conveyor → Flushing → Pipe end alignment → Chain bed moves at fixed intervals to the hydraulic press center → Fixed and movable test heads extend to seal both ends of the pipe → Clamp → Fill with low-pressure water and exhaust → Close flush and exhaust valves → Pressurize → Maintain pressure → Pressure relief → Fixed and movable test heads retract → Clamp and release → Pipe delivery → Lift and lower to empty water → Quantitatively pump out → Next cycle.
