CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | ビームパンチング | 版の厚さ（mm）: | 4〜9 |
|---|---|---|---|
| 材料引張強さ (Mpa): | 最大750 | ワークピース長 (mm): | 4000-12000 mm |
| 公称力: | 1200KN | ワークピースのキャンバー (mm): | ≦7/12M |
| 給餌速度 X: | 50m/min | 給餌速度 Y: | 30m/分 |
| ハイライト: | 60mm CNC パンシングマシン,梁用CNCプレートパンチング,自動車用梁パンチングマシン |
||
60mm パンシング直径 縦横平面梁のCNC パンシングホール 自動車産業
製品紹介:

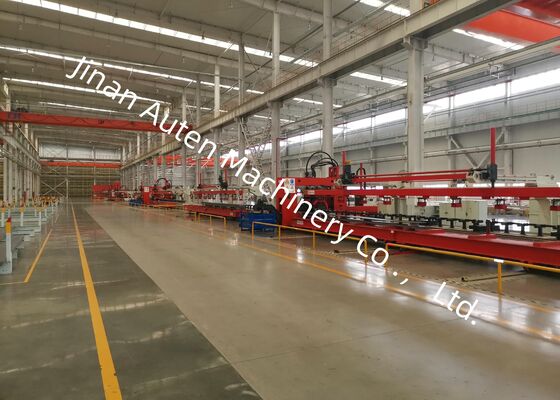

高効率で高精度な 自動化製金処理システムを 開発しました高強度自動車用縦梁のパンチング用に特別に最適化この生産ラインは,鉱山トラックなどの特殊車両やその他の重用用途で使用される超幅と超厚い長長線梁を処理するために完璧に設計されています.
主な技術パラメータ:
| 違う 違う | 名前 | 価値 |
| 1 | 定数力 | 1200KN |
| 2 | 加工プレートの大きさと範囲 | |
| 3 | 長さ | 4000×8000mm |
| 幅 | 200×550mm | |
| 厚さ | 3×6mm | |
| 入荷したシート材料のシークル曲線 | ≤7mm/10m | |
| X軸のシート不均等性 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y軸のシート不均等性 | 5mm | |
| シート曲線 | ≤50mm | |
| シート材料の機械的特性 | σb=510850N/mm2 | |
| 4 | マックス パンシング直径 | φ60mm |
| 5 | モジュール数 | 25 |
| 6 | マックス速さ | |
| X軸 | マックス=50m/min | |
| Y軸 | マックス=30m/min | |
| 7 | 処理精度 | |
| X軸 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y軸 | ±0.2 mm / 600 mm | |
| 8 | 処理方法 | フィルタリング |
| 9 | 参照 |
X軸はプレートの長さに沿って位置し,穴のX座標はプレートの端をベースにします. Y軸はプレートの幅で,基準は中央線です. |
| 11 | 動作モード | 手動,自動 |
製品の特徴
1制御システムは828D CNCシステムとシームレスに統合され,サーボモーター駆動の給餌メカニズムと組み合わせられています.この構成は,ワークピース加工全体に一貫した精度を保証しながら,優れた作業効率を保証.
2給餌サポートロールに,サーボ駆動の中央アライナメント装置が設置されています.異なる横切りのプロファイルを持つプレートの効率的な加工を可能にし,高さの変動を0~200mmまで対応する.
3このシステムは,直径が異なる最大25の模具をサポートするように設計されており,迅速でユーザーフレンドリーな模具設置プロセスを備えています.
4プレートの積載,パンシング,卸載は完全に自動化され,労働需要を大幅に最小限に抑え,運用効率を向上させます.
5廃棄物は自動的に排出され,収集され,スムーズで効率的な生産流程が保証されます.
6. 自動プログラミングソフトウェアは,他のCADソフトウェアによって生成されたAUTOCADまたは.DXFファイルからグラフィックを直接インポートすることを可能にします.直感的な人間機械インターフェースを備えています.機械ツール加工プログラムの自動生成をサポートします処理時間を短縮し,エラーの可能性を最小限に抑える.

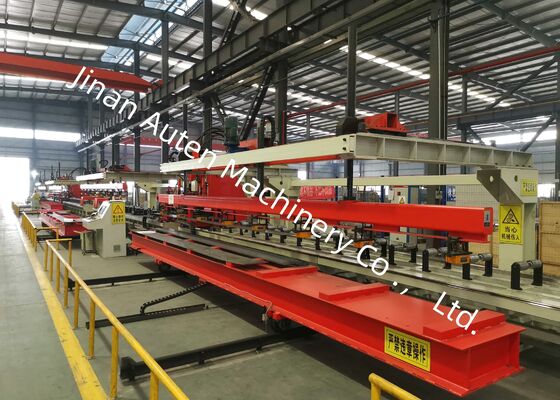

この生産ラインで生産された完成した長長線標本の厳選されたコレクションを展示します鉱山トラックや特殊車両で使用される様々な仕様を表す穴の位置の精度,穴の縁の質,全体的な構造の整合性,顧客や検査者に,機器の加工能力の明確な視覚的表示を提供すること.
この機械は,自動車業界における平らな縦梁のパンシング作業のために特別に開発された高度な専門装置です.主にトラックや特殊車両の長梁加工のために設計されています.厳密な穴の形成を保証し,これらの重荷,カスタム設計の自動車負荷部品の構造組成の要求を満たします.
