| 最大ワークサイズ(mm): | 1500*800 | 最大。打ち抜き径(mm): | Φ26 |
|---|---|---|---|
| 最大。穴あけ径(mm): | Φ50 | ドリルスピンドルのテーパ: | BT50 |
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 800/1200 |
| 文字サイズ(mm): | 14*10*19 | 数量性格の: | 12 |

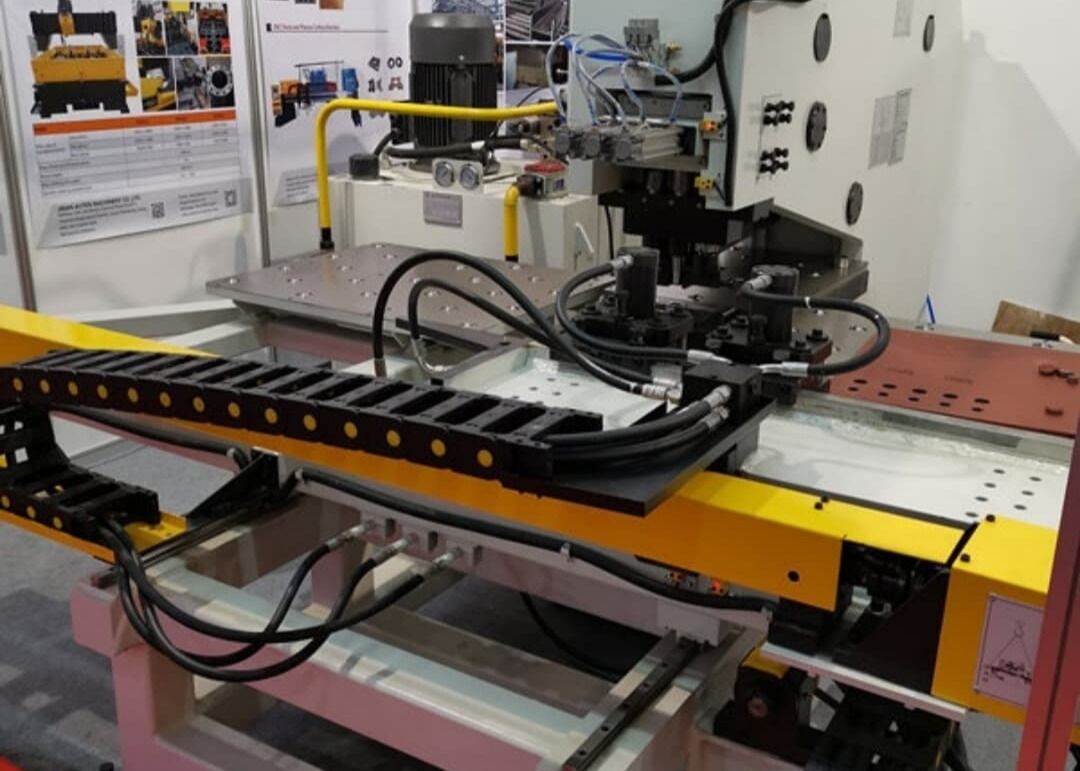

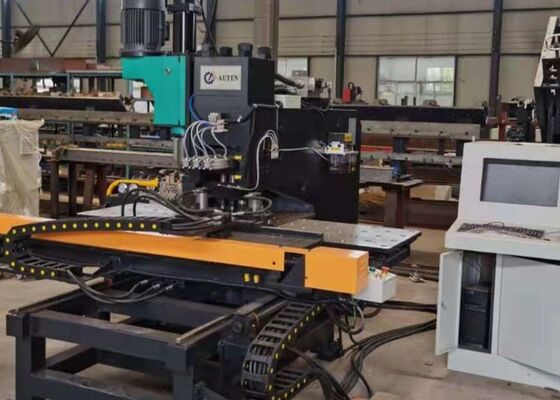

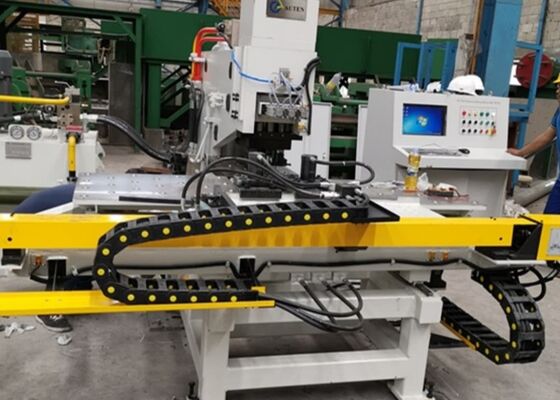

モデル BNHD120 CNC 金属プレート 掘削 パンシング マーク 機械 4 ダイステーション
製品紹介:
このCNCプレートパンシング・ドリリング・マシンは 専門的に鋼鉄タワー製造業界のために 設計されています パンシング,マーク,鋼板部品の掘削作業印象的な適応性を示し, 幅広い金属部品でパンシング,掘削,マーク機能を実行することができます.産業用アプリケーションの多様性をサポートする.
製品構成:
| モデル | BNHD120 | |
| パーツの最大サイズ (mm) | 1500*800 | |
| 最大パンシング直径 (mm) | Φ26 | |
| 最大掘削直径 (mm) | Φ50 | |
| 掘削スピンドルのコナー | BT2 医療法 | |
| プレートの厚さ (mm) | パンチング | 5ほら25 (Q235) |
| 掘削 | 40 | |
| 打撃力 (kN) | 1000/1200 | |
| 標識力 (kN) | 800/1200 | |
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 |
| 掘削 | 穴の直径によって異なります | |
| 文字のサイズ (mm) | 14*10*19 | |
| 性格のQty | 12 | |
| ダイステーション | 4 | |
| 掘削の加熱速度 (mm/min) | 0~5000 | |
| 掘削スピンドルの走行 (mm) | 350 | |
| 掘削スピンドルの回転速度 (r/min) | 30~3000 | |
| プログラムモード | コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア | |
| 総寸法 L*W*H (m) | 3.3*3.2*3 | |
製品の特徴:
1. CNCチャネル製の鋼鉄のパンシング・マーク・マシンは,頑丈なC型溶接フレームで構築されており,例外的な構造的整合性を確保し,操作に十分なスペースを提供します.3つのダイステーションで装備されています.作業流程の効率性を向上させるため,自動インデックスが組み込まれています.幅広い作業部件を固定できる精密なアライナインメントのためにゼロ参照バフル.作業台はボールベアリング作業台の上にしっかりと配置され,スムーズで不苦労の操作を容易にする.X軸とY軸の両方の動きは,サーボモーターによって駆動されます高精度なボールスクリューで正確な伝送を保証し,パンシング位置の精度はプログラム可能な論理制御器 (PLC) によって制御されます.機械加工プロセスの完全な自動化が可能さらに,このシステムは,作業部件プログラムの保存,取得,再利用をサポートし,中断なく連続したバッチ生産サイクルを可能にします.
2機械は,先端のコンピュータ数値制御 (CNC) 技術を組み込み,サーボモーター駆動のフィードシステムと組み合わせています.卓越した運用効率と,さまざまな作業部件で一貫した精度を確保する.
3機械の主要な機能部品は,モジュール構造で設計されており,保守の容易さと修理手順の簡素化が向上しています.
4. CNC金属プレートパンチングとマークする機械は,効果的に1つの凝ったプロセスにパンチング,マーキング,および掘削操作を統合,一つの統一的な運用サイクルの中で多機能性を提供する.
5掘削モジュールは,迅速なダウンフィード,正確な加工進行,そして迅速な引き戻しを含む主要な機能で装備されています.実用的な作業環境における運用効率を大幅に向上させる.
6先進的な自己診断障害検出システムで装備されているこの機械は,動作上の問題を迅速に特定し,迅速な保守を可能にし,継続的な生産の信頼性を保証します.
7プログラムインターフェイスはユーザーフレンドリーで,操作者が直接穴直径,位置座標,およびバッチ量を制御システムに入力することができます. さらに,システムは,専門ローフィティングソフトウェアによって生成されたプログラムと完全に互換性があり,CAD/CAMファイルの円滑な変換をサポートします.効率的で中断のないプログラム実行を保証します.
機械の詳細:
この特殊な金属加工システムは,鉄塔製造産業内における鋼板のパンチング,マーク,ドリリングの操作を実行するために慎重に設計されています.特殊な加工精度を提供します鉄鋼塔の分野での主要なアプリケーションを超えて,この汎用的な機器は一貫してパンチ,掘削,幅広い産業用用途で金属プレートにマークする作業複数の産業分野におけるワークフローを最適化し,製品の質を向上させる.
