CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 最大ワークサイズ(mm): | 1500*800 | 最大。打ち抜き径(mm): | Φ26 |
|---|---|---|---|
| 最大。穴あけ径(mm): | Φ50 | ドリルスピンドルのテーパ: | BT50 |
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 800/1200 |
| 文字サイズ(mm): | 14*10*19 | 数量性格の: | 12 |

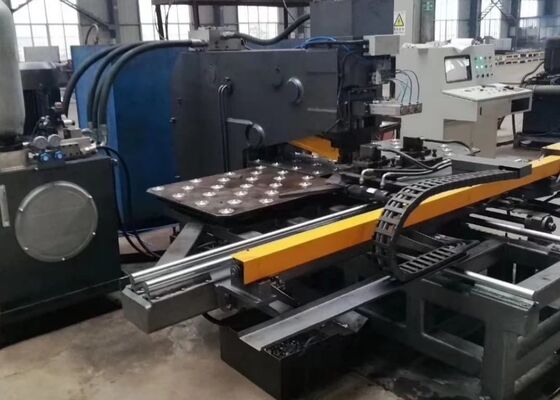

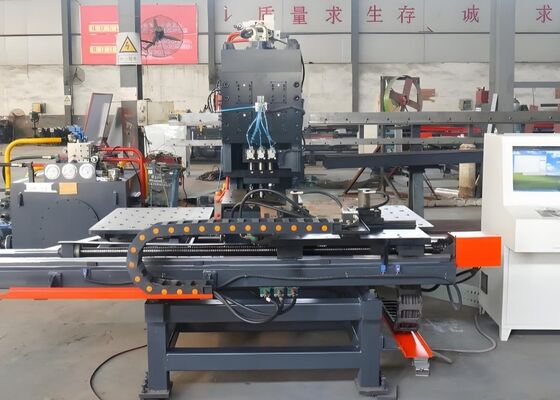

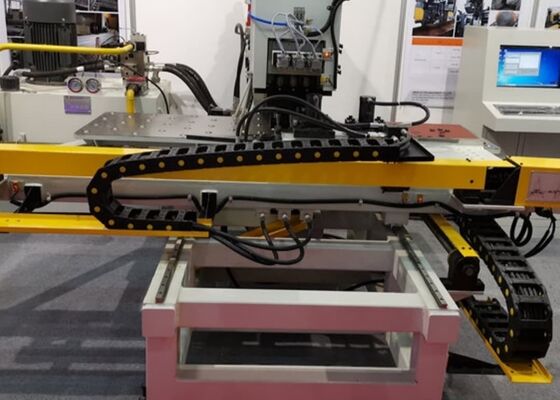

40mm 掘削プレートの厚さ 塔接続 CNC 水力プレートのパンシングマシン 4 ダイステーション
製品紹介:
このCNCプレートパンシングと掘削機械は 鋼鉄塔製造部門のために 精密に設計されています 突出的な精度を提供パンシング,マーク,鋼板の部品のための掘削プロセスさらに,金属部品の幅広いスペクトルでパンシング,掘削,マークする作業を行うことができるため,驚くほど汎用性があります.工業用品の種類が広く.
製品構成:
| モデル | BNHD120 | |
| パーツの最大サイズ (mm) | 1500*800 | |
| 最大パンシング直径 (mm) | Φ26 | |
| 最大掘削直径 (mm) | Φ50 | |
| 掘削スピンドルのコナー | BT2 医療法 | |
| プレートの厚さ (mm) | パンチング | 5ほら25 (Q235) |
| 掘削 | 40 | |
| 打撃力 (kN) | 1000/1200 | |
| 標識力 (kN) | 800/1200 | |
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 |
| 掘削 | 穴の直径によって異なります | |
| 文字のサイズ (mm) | 14*10*19 | |
| 性格のQty | 12 | |
| ダイステーション | 4 | |
| 掘削の加熱速度 (mm/min) | 0~5000 | |
| 掘削スピンドルの走行 (mm) | 350 | |
| 掘削スピンドルの回転速度 (r/min) | 30~3000 | |
| プログラムモード | コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア | |
| 総寸法 L*W*H (m) | 3.3*3.2*3 | |
製品の特徴:
1CNCチャネル製の鋼鉄パンチング・マークマシンは,堅牢なC型溶接枠で作られており,優れた構造安定性と十分な作業スペースを保証します.3つのダイステーションで装備されています.,そのうちの1つは標識のためにのみ指定されており,作業流程の効率を最適化するために,駅間自動インデックス機能があります.工件材の種類が広い精度の調整を保証するゼロ参照バフルで,作業台はボール軸承の作業台の上にしっかりと配置され,スムーズで不苦労の操作が可能になります.X軸とY軸の両方の動きは,サーボモーターによって動かす高精度なボールスクリューで正確な伝送を保証し,パンシング位置の精度はプログラム可能な論理制御器 (PLC) によって管理されます.機械加工プロセスの完全な自動化が可能さらに,システムは,作業部件プログラムの保存,取得,再利用をサポートし,連続的なバッチ生産サイクルを保証します.
2機械は,最先端のコンピュータ数値制御 (CNC) 技術を活用し,サーボモーター駆動のフィードシステムと組み合わせています.特殊な運用効率と,多様な作業部品の一貫した精度を確保する.
3機械の重要な機能部品は,モジュール式設計で設計され,保守の容易さを高め,修理手順を簡素化します.
4. CNC金属プレートパンシングとマークする機械は,単一の内部で汎用的な能力を提供,統一されたプロセスにパンシング,マーク,掘削機能をシームレスに組み合わせ,統合運用サイクル.
5掘削モジュールは,迅速なダウンフィード,正確な加工進行,および迅速な引き戻しなどの基本的な機能で装備されています.リアルな職場環境での運用効率を大幅に向上させる.
6先進的な自己診断の故障検出システムにより,機械は,動作上の問題を迅速に検知し,間に合うメンテナンスを促進し,継続的な生産の信頼性を保証します.
7操作者は直接穴直径,位置座標,バッチ量を制御システムに入力できます. さらに,この操作は,システムは,専門ローフィティングソフトウェアによって生成されたプログラムと完全に互換性があり,CAD/CAMファイルのシームレスな変換をサポートします.効率的で中断のないプログラム実行を保証します.
機械の詳細:
この 特殊 な 金属 加工 システム は,鉄塔 製造 業 の 中 で 鉄板 に 打つ,マーク する,掘削 する 作業 を 精巧 に 設計 さ れ て い ます.優れた加工精度を提供します鉄鋼塔産業における主要機能に加えて,この適応可能な機器は一貫してパンチ,掘削,幅広い産業用用途のための金属板のマークと操作様々な金属加工品の優れた運用効率と精密な加工を保証し,ワークフローを最適化し,さまざまな産業分野における製品品質を向上させます.
