製品概要:

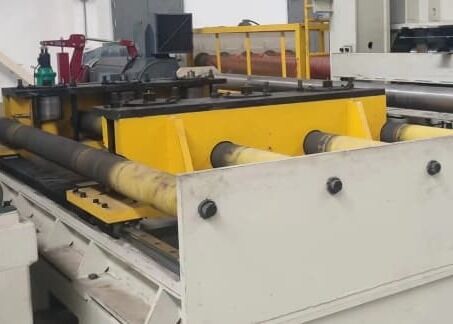

生産ライン名: 解巻,平ら化,剪定生産ライン
生産ラインモデル:RFHJ12 ̇30×2500
この生産ラインは,厚さ12~30mm,幅800~2500mmの鋼のコイルを解巻,平ら化,切削,積み重ねに使用されています.

製品構成

プロセスの流れは次のとおりです

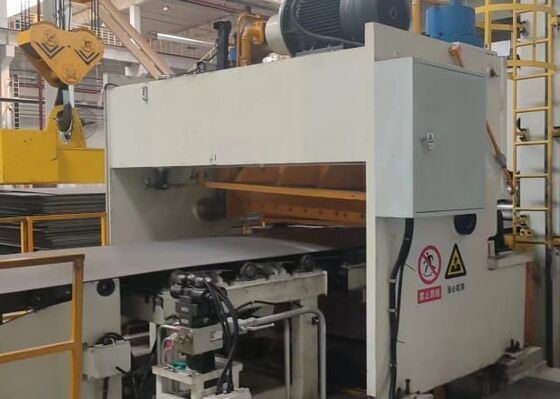

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

ユニットの構成と機能

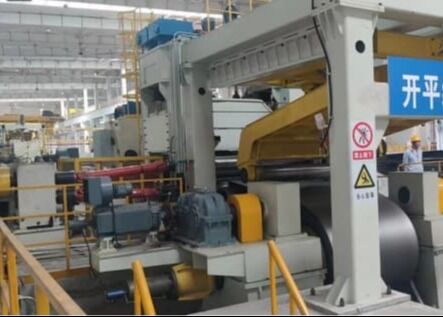

1給餌機

概要: リーダー装置は,デコイラーの上に設置され,デコイラーの協力により,鋼のコイルヘッドを粗末化機に導きます.主に2つの動力圧縮ロールで構成されています.プレッシング・ロール,プレッシング・ヘッド,スキッド・デバイスは全てフレームに設置されている.

材料の頭部は,ストラッティングテープを切る際にプレート頭部が引き戻されることを防ぐために,解巻する前にしっかりと圧縮されます. 圧迫ロールは解巻時に補助的な給餌を提供します.給餌プレートの長さは,異なるロール直径に適応するために拡張され,収縮することができます給餌プラットフォームはオイルシリンダーで動いて上下を揺れる.

圧力ロールは水力シリンダーで上げ下げ,上げ速度はガソリンバルブで調整する.圧力ヘッドは水力シリンダーで上げ下げする.スキッド装置は,水力シリンダーによって上げられ,望遠鏡で観測される.各シリンダーは,圧力を維持するために水力制御単一のバルブを装備し,シリンダーの滑り込みやバルブの内部漏れを防ぐ.

組成: (1) プレッシングラック (2) 圧力ロール装置 (3) 供給プレート

テクニカル仕様
形:完全水力駆動
量: 1 セット
主要部品の材料:フレーム鋼板:プロフィール溶接
スキッド装置鋼:プレートプロフィールの溶接
ショベルヘッド装置の鋼板:プロフィール溶接

技術パラメータ:

2. ダブルローラーピンチフィード

a.概要:この機械は主にフレーム部分,ロール部分,主要なトランスミッション部分,油筒の上げ部分から構成されています.

(1) ストック部分
フレームは,ローラー部分,リフティング部分,フレーム部分を有機的に組み合わせた,全体的に溶接された鋼板構造を採用しています.合理的な 構造 を 持っ ており,設置 や 維持 に 容易 です.機械ツールの強度,硬さ,精度,および他の性能要件を保証するために,プレートの修正ニーズを満たすために,コンピュータ最適化された設計が使用されます.溶接後熱老化処理を受けます.

(2) ローラー部品
ローラー部品は2組のピンチローラーで構成され,ピンチローラーセットはそれぞれ,ガイドプレートの供給を容易にするため,上下順に配置されています.そしてフルドライブモードを採用します.

ローラルの材料は42CrMoである.それは鍛造である.粗末なターニングと半加工後に,それはHB250-300に冷やされ,冷やされ,表面を冷やし,その後細かく磨かれる.硬さはHRC55~60滑らかさは0です.8. 作業ロールのベアリングはすべて自己調整され,高い負荷承載能力を持っています. ベアリングは摩擦が低く,使用寿命が長い. 作業ロール加工プロセスは:鍛造 → 粗回し → 消化・加熱 → 細回し → 粗磨 → 表面消化 → ストレート → 粗磨 → 細磨. 作業ロールが厳格な検査を受けた後,材料検査報告,熱処理検査報告,欠陥検出検査報告,などがユーザーに提供されます!

(3) 主動トランスミッション部分
主なトランスミッション部品は,減速機,転送ケース,ユニバーサルカップリングを通って直流モーターで駆動され,レベルリングロールを駆動します.ユニバーサルカップリングは,異なるピッチで接続とローラー上部の列の引き上げ運動の目的を達成減速機とトランスフォーマーケースは両方がギアトランスミッションを採用しています

b. 技術仕様
量: 1個
レベルアップ速度: 10~25m/min
ローラー直径: φ380
ローラー材料: 42CrMo
量: 4個
直流モーター: ローラー・トランスミッションの1セット

電力: 110kw

311ロールの平坦化機
a.概要:この機械は,タートルローラーと11つのレベルローラーで構成されています.主にフレーム部品,作業ロール部品,プレッシング部品,トランスミッション部品から構成されています.ドライオイル潤滑部品このレベルラーは,合理的な構造,便利な操作,そして容易な保守を持っています.
(1) ストック部分
フレーム部分は,このレーベルの基礎です.左側と右側のフレーム,端梁,接続梁から構成されるフレーム型の分割構造を採用します.鋼板の溶接構造の各パーツロープコラムは,左側と右側のフレームに位置し,端梁を接続し,作業中に平衡力に耐えられるように適切な前張力を維持します.フレームの部分全体が新しい形状を持ち,美しく優雅です.
(2) 作業ロール部品
作業ロールは,このレベルメーカーのコア部分です. 主に2つの牽引ロールと5つの nivelatingロールで構成されています. 牽引ロールはフルドライブを採用します.紙を効果的に引っ張って 滑らかさないようにする; レベルリング・ロールは,マルチ・ロールのレベルリングの働き原理を採用します.内部のストレスを排除し,材料をレベルするために平滑ロールの中央で,シート材料は,前方と逆方向に繰り返し変形. の目標. レベルリングロールは,硬直し,表面を冷却したロール鋼 (60CrMoV) で作られています. それは良い硬さ,高い硬さ (HRC62-64) と耐磨性の利点があります.,この方法により,シート金属の平準化の精度が保証されます.
