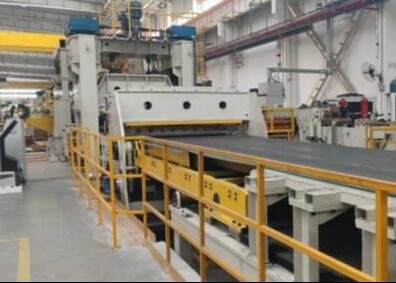

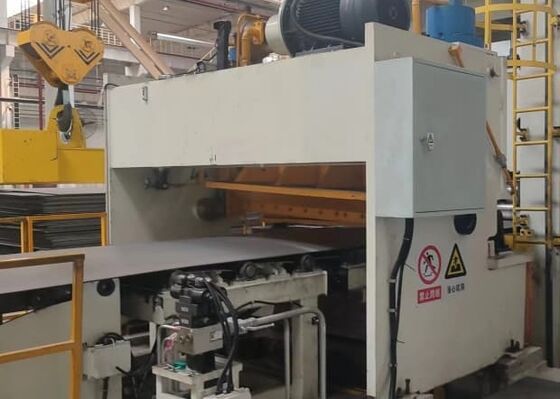

モデル RFHJ2-30x2500 プレートの解巻 レベルリングとシーリングライン 12 厚さ30mm プレート

モデル RFHJ2-30x2500 プレートの解巻 レベルリングとシーリングライン 12 厚さ30mm プレート

製品概要:

生産ライン名: 解巻,平ら化,剪定生産ライン
生産ラインモデル:RFHJ12 ̇30×2500
この生産ラインは,厚さ12~30mm,幅800~2500mmの鋼のコイルを解巻,平ら化,切削,積み重ねに使用されています.

製品構成

プロセスの流れは次のとおりです

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

ユニットの構成と機能

鋼のコイルのセール

概要: 鉄コイルセール は,対称な2つのV型部品から構成され,積載車の上にある溝の両側に設置されています.電力なしで処理される鋼のコイルを保管するために使用されます荷乗用車で,鉄のコイルを鉄のコイルセールから直接持ち上げ,荷乗用できます.

テクニカル仕様

2荷乗車

a. 概要: 電動運動と水力起重を用います. 荷重は35トンです. 荷乗車を使用して,デコイラーを荷重します.トラックの上部にあるダブルロールは"V"形構造を形作る. 主にシャシー,水力シリンダー,サポートフレームと2つの車輪軸で構成されています. 荷重時,モーター減速器駆動システムは,トラックに沿って移動するためにトレリーを駆動します.必要な高度にコイルを上げるために水力シリンダーによって上げられますローリングは,コイルを締め,シリンダーを下ろし,トロッリーを元の位置に戻す.トロッリーのモーター電力は4KWである.ケーブルとパイプは支柱の鎖で保護されています.

b. 技術仕様
形:電気歩行,水力起重
量: 1個
主要部品の材料:
材料のサポートラック,キャリッジプレート:鋼板の溶接
輪軸: 40Cr 強化
ホイール: 45 消化処理 HRC45 ̇50
潤滑:手動集中潤滑

技術パラメータ:

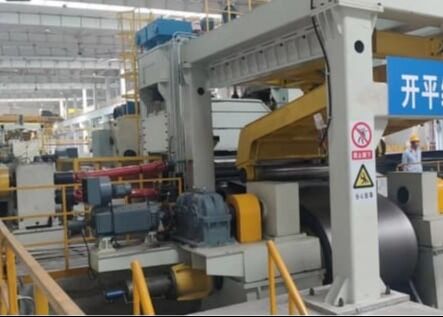

3. 解巻器

概要: 解巻機は,鋼のコイルを配置し,それらを展開するために使用される装置である.解巻機は,水力膨張と収縮ドラムの2組から構成される左から右の対称構造を有する.2組の水力動力, 2 セットの機械ベース,および 2 セットのトランスミッションシステム.ドラムは,支柱スフィンデル,クリーン形のスライドシート,クリーン形のスライドシートに嵌められた4つのアーキュアプレートで構成されています.そして回転する液圧シリンダー液圧シリンダーは,支え軸の後ろに固定され,一緒に回転し,そのタイストードは支え軸を通り抜け,クイン状のスライドシートに接続されます.引く棒は,スライドするためにクイーン形のスライディングシートを押して引っ張ります傾斜したクインの作用で,円弧プレートは膨張し,ドラムを収縮します.膨張と収縮システムは,内部バルブ漏れを防止し,効果的にマンドルの緊張力を確保するために水力的に制御された圧力の維持スピンドルは,減速機を通るモーターによって回転させ,前後回転することができます.
解巻機は,鋼のコイルリーダーに主電力を供給し,自動運転中に反張力を発生させ,生産ラインをスムーズかつ信頼性の高い状態にします.

組成: (1) 機械ベース (2) モーターと減速機 (3) 移動式ラック (4) マンドル (拡張可能) (5) 液圧膨張・収縮システム (6) 液圧移動システム

b. 技術仕様
形: 二重ヘッド液圧膨張と収縮 (二段 Ф762mm, Ф950mm)
量: 1個
主要部品の材料:
膨張・収縮支援管: 鉄鋼構造部品
フレーム,ベース:鋼板で溶接された部品
スピンドル: 40Cr テンパー
スプロケット: 40Cr 硬化・消化
