製品紹介

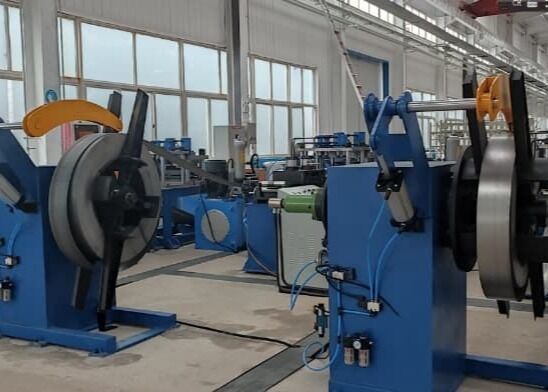

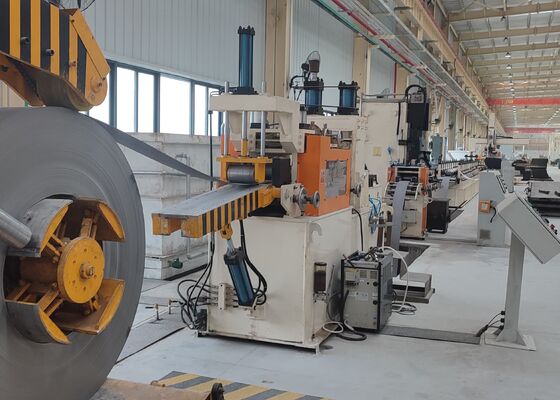

太陽ブレーキットパンチングと形成自動生産ラインは,マルチプロセスのオリジナルの単一のシートを達成することができます,不間断の生産,セットの巻き出し,平衡,パンチング,形成,一つの連続生産で刈り取り生産ラインは,高生産速度,オンラインパンシングと連続型造形生産,操作が簡単で労働力が少ない.

製品構成

注: プレート型図は,購入者と販売者が署名し確認した図に準拠する.

生産プロセス

製造ラインは,次の技術プロセスに従って実行されます: 解巻→平準化 サーボフィード→パンチング→冷凍形成→水力切削→放出

ユニットの構成と機能

液圧切削機 1セット

目的: 鋳造 された 部品 を ある 程度 に 切る.切断 する と ライン 全体 が 止ま ない.迅速 で 効率 的 な
構造: 主要な部品には,切削フレーム,切削模具,水力システム,その他の部品が含まれます.

切削ツール:合計3セット
ナイフ素材: Cr12MoV (消化後の硬さ HRC58~62)

液圧システム 1セット

適用: パンシング・マシンと切断・マシンに電力を供給する.
構造: ポンプと蓄積器の組み合わせ構造が採用され,パンシングとシーリングの動作の速度は速く,生産ラインの速度を向上させます.空気冷却冷却機は,高負荷と高温下で生産要件を満たすために熱を散布するために使用されます液圧システムは高速パンシング,穴を巻き,冷たい曲線生産ラインを切り割るのに適した高速液圧システムです.主な水力部品は,北京 Huade 製品を採用.

主な部品は:オイルポンプ,モーター,液圧弁,電磁弁,フィルター,液圧油タンクです.
液体システムにはフィルターがあり,油の清潔さは6級から8級まで保証されています.

液圧システム圧: 22Kpa
液圧システムの電源: 15kw

電動制御装置 1セット

このライン全体は,PLCとタッチスクリーンを組み合わせた人間機械制御モードを採用しています.部品の仕様パラメータ,量およびシステムパラメータは,タッチスクリーンを介して設定できます.操作指示の複数のセットを同時に保存することができます生産ラインの異常が発生した場合にアラーム機能があります.制御システムを通して,生産ライン全体の動作を監視することができます停止または異常状態のシャットダウン後,それは以前に設定された作業パラメータに従って処理を継続することができます.

ロール形作機 1セット

適用: ロールを曲がる過程で,希望された完成プレート形を最終的な希望されたインターフェース形にするために使用されます.
異なる仕様を持つ製品を交換する場合,距離隔の部分のみを交換する必要があります.

構造: 形成装置は独立したラック (トーリ式モード) を採用. モーター,減速器駆動トランスミッション. 形成ロールはプロのソフトウェアによって設計されています.材料は高品質の鋼製 Cr12. 消化後の硬さはHRC58~62である. 完成後,ロールの表面は磨き上げられる. ロールは高精度で長寿である.
下軸は駆動され,上軸と下軸は必要なパスのために同期ギアを使用します.
アークウェイの外部ナッツは左手 (下軸) と右手 (上軸) です.
