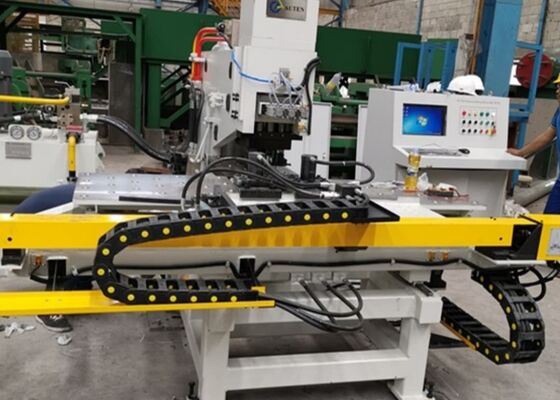

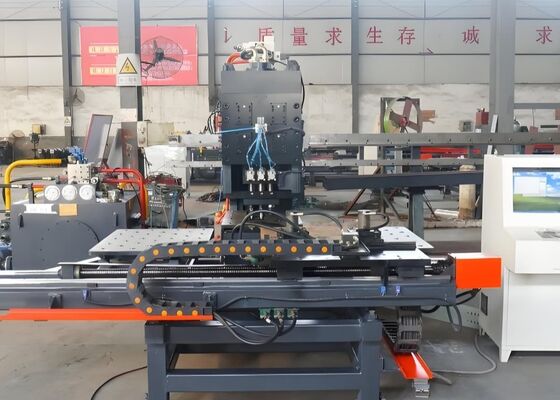

送電線鉄塔接続プレート用自動CNC油圧パンチングマシン
製品紹介：
このCNCプレートパンチングおよびドリルマシンは、鉄塔製造部門向けに細心の注意を払って設計されており、鋼板部品のパンチング、マーキング、および穴あけ作業において優れた精度を提供します。さらに、幅広い金属部品のパンチング、穴あけ、マーキングタスクの実行を可能にし、幅広い産業用途に対応できる、驚くべき汎用性を示しています。
製品構成：
| ワークピースの最大サイズ（mm） | 1500*800 | |
| 最大パンチング径（mm） | Φ26 | |
| 最大穴あけ径（mm） | Φ50 | |
| ドリルスピンドルのテーパー | BT50 | |
| 板厚（mm） | パンチング | 5～25（Q235） |
| 穴あけ | 40 | |
| パンチング力（kN） | 1000/1200 | |
| マーキング力（kN） | 800/1200 | |
| 穴とプレートエッジ間の最小距離（mm） | パンチング | 25 |
| 穴あけ | 穴径に依存 | |
| 文字サイズ（mm） | 14*10*19 | |
| 文字数 | 12 | |
| ダイステーション | 4 | |
| 穴あけ送り速度（mm/分） | 0~5000 | |
| ドリルスピンドルのストローク（mm） | 350 | |
| ドリルスピンドルの回転速度（r/分） | 30~3000 | |
| プログラミングモード | コマンドプログラミング、Auto CAD図面またはレイアウトソフトウェア | |
| 全体の寸法L*W*H（m） | 3.3*3.2*3 | |
製品の特徴：
1. CNCチャンネル鋼パンチングおよびマーキングマシンは、頑丈なC型溶接フレームで構築されており、優れた構造強度を確保し、操作のための十分なスペースを提供します。3つのダイステーションを装備しており、そのうち1つはマーキング専用であり、ステーション間の自動インデックスをサポートしてワークフロー効率を最適化します。クランプシステムは高度に適応性があり、幅広いワークピースに対応でき、正確な位置合わせを保証するゼロ基準バッフルを備えています。ワークピースはボールベアリングワークテーブルにしっかりと配置され、スムーズで楽な取り扱いを可能にします。X軸とY軸に沿った移動はサーボモーターによって駆動され、高精度ボールねじによる精密な伝達が行われ、パンチング位置精度はプログラマブルロジックコントローラー（PLC）によって管理され、機械加工プロセスの完全自動化を可能にします。このシステムは、ワークピースプログラムの保存、検索、再利用も可能で、シームレスなバッチ生産サイクルをサポートします。
2. CNC鋼ドリルマシンは、高度なコンピュータ数値制御（CNC）技術とサーボモーター駆動の送りシステムを組み合わせ、さまざまなワークピースにわたって卓越した操作効率と一貫した精度を実現します。
3. マシンの主要な機能コンポーネントはモジュール方式で設計されており、メンテナンスの容易さを高め、修理手順を合理化しています。
4. CNC金属板パンチングおよびマーキングマシンは、パンチング、マーキング、および穴あけ作業を統合されたプロセスに組み合わせ、単一の操作サイクル内で多様な機能を提供します。
5. ドリルモジュールには、急速な下降送り、正確な機械加工の進行、および迅速な後退などの重要な機能が組み込まれており、実際の作業環境での操作効率を大幅に向上させます。
6. 高度な自己診断故障検出システムを搭載し、マシンは操作上の問題を迅速に特定し、迅速なメンテナンスアクションを可能にし、一貫した生産の信頼性を確保します。
7. プログラミングプロセスは使いやすさに重点を置いて設計されています。オペレーターは、穴径、位置座標、バッチ数量を制御システムに直接入力できます。さらに、このシステムは、特殊なロフティングソフトウェアによって生成されたプログラムと完全に互換性があり、CAD/CAMファイルの直接変換をサポートし、スムーズで効率的なプログラム実行を保証します。
マシンの詳細：
この特殊な金属加工システムは、鉄塔製造業界の鋼板に対してパンチング、マーキング、および穴あけ作業を実行するように細心の注意を払って設計されています。厳しい公差と表面仕上げの要件に準拠し、卓越した機械加工精度を提供します。鉄塔部門での主要な役割に加えて、この高度に適応性のある機器は、幅広い産業用途の金属板に対してパンチング、穴あけ、およびマーキングタスクを一貫して実行します。あらゆる種類の金属ワークピースに対して優れた操作効率と正確な処理を保証し、さまざまな産業部門でワークフローを最適化し、製品品質を向上させます。
