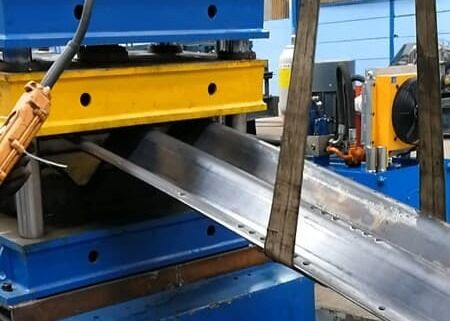

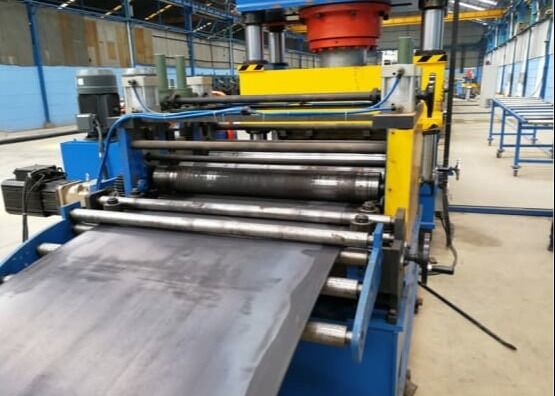

2.5～7mm 厚さの熱間圧延鋼用コルゲートプレートローラー成形ライン

5~7mm 原材料厚さ ホットロール鋼のための波紋プレートローラー形成ライン

製品紹介:

多プロセス,中断のない生産,セットの解巻,平衡,パンチ,形成のオリジナルの単一のシートを達成することができます一つの連続生産で刈り取り生産ラインは,高生産速度,オンラインパンシングと連続型造形生産,操作が簡単で労働力が少ない.

製品構成:

注: 注文が確認されたとき,両者はプロフィール図,孔穴図,アーチ部分図を一緒に署名する必要があります.

生産プロセス:

デコイルリベラー - 材料ループ サーボフィッダー パンチャー 材料ループ - メインロール前者 切断機 - 作業部品の外側

カッター 1セット

カッターの主な構成要素は,ベースプレート,気圧シリンダー,線形ガイドレール,カッターフレーム,カッターダイと水力シリンダーなどです.水力シリンダーはカッターに電力を供給します.

切断刀は両刃の切断刀です
切断機型材: Cr12MoV (HRC58~62)
切断長容量: ±1.5mm

水力システム 3セット

これらの3つのシステムは,水力装置の電源供給に使用されます.最初のセットシステムは,デコイラー,コイルカー,アシスタントフレーム,ガイド&プレスアーム,プリカットおよび溶接部分に電力を供給します.2つ目のセットシステムはパンチャーに電力を供給します■第3セットシステムは,最終カットに電力を供給します.

各システムはポンプと蓄積器の複合構造を使用し,すべてのデコイラーエリア,レベルリングエリア,パンシングと切断パーツの作業速度が非常に速く安定しています.生産ラインの作業速度を向上させるシステムです作業負荷と高温に対応するために,空気冷却,高い生産要件とマッチされています.高速パンチャーと移動切断機のために特別に設計されている水力システムは,非常にプロです主な液圧部品はアトスブランドです

液圧システムの主要構成要素は,モーター,オイルポンプ,フィルター,オイルタンク,液圧バルブ,電磁バルブなどです.
このタイプのシステムでは,水力油は6~8級に保たなければなりません.

電気制御システム 1セット

このシステムは,PLCを使用してすべての作業操作を制御します. 生産量と各パーツの長さは自動的に測定されます. 人と機械インターフェース,触覚画面が入力され,作業データはキャンセルロール形成マシンを制御するには便利です.
コントロールパネルは英語操作インターフェースがあり,操作者が入力し,作業日数をキャンセルするのは便利です.
