610mm 鋼コイル径 波板成形機 15T シングル鋼コイル重量

610mm スチールコイル直径 波紋プレートローラー形成機械 15T シングルスチールコイル重量

製品紹介:

多プロセス,中断のない生産,セットの解巻,平衡,パンチ,形成のオリジナルの単一のシートを達成することができます一つの連続生産で刈り取り生産ラインは,高生産速度,オンラインパンシングと連続型造形生産,操作が簡単で労働力が少ない.

製品構成:

注: 注文が確認されたとき,両者はプロフィール図,孔穴図,アーチ部分図を一緒に署名する必要があります.

生産プロセス:

デコイルリベラー - 材料ループ サーボフィッダー パンチャー 材料ループ - メインロール前者 切断機 - 作業部品の外側

材料ループ 2セット

機能:最初のセットは,バッファ牽引レベルアップマシンとセルボレベルアップフィッダー間の速度調整と調整に使用されます.そして,第2セットは,バッファパンシングマシンと形作りのマシン間の速度マッチングと修正に使用されます.ラインを順調に走らせろ

構造: 貯蔵装置は,弧形ロールと支え装置の2つの部分で構成されています.2つの貯蔵容器の両側に配置されている円弧のフレームと柔軟なローラーから構成され,ローラーの表面は硬いクロムで塗装されています.噴出容器の穴に光電スイッチが設置され,穴に入る材料のロールの位置を制御します作業部件の速度が完全に一致できるように

セルボ・レベラーと給餌装置 1セット
この装置は,マルチステーションパンッチャーの前部に設置されている.パンッチャーベースプレートに固定されている.レベルラーは5ロールモデルで,上層には2ロール,下層には3ロールがある.上層ロールは,水力発電によって圧縮することができますこのロールは,原材料をパンチャーパーツに供給するサーボロールとして行われます.
このサーボフィッディングデバイスは,サーボモーターによって駆動され,操作者は制御システムでいくつかのグループ作業データを設定することができ,その後,サーボフィッディングデバイスは1回1回で原材料シートをフィードします.

多局パンチャー 1セット
機能: プロフィールに15~25の穴を同時に突き詰める.

構造:液体4列プレスモードを採用し,経済的で適用可能で,高速で高効率です.このパンシングマシンの液圧システムは,特にマルチステーションパンシングマシンのために開発されています. 液圧機械はポンプと蓄積器制御モードを採用し,特別な液圧制御モジュールを採用します. それは,高速パンチング速度,低騒音,などの特徴を持っています.装置の熱消耗は,継続的な生産のニーズを満たす(この水力システムは,複数の生産ラインで成功して使用されています)
パンチャー圧力: 500トン

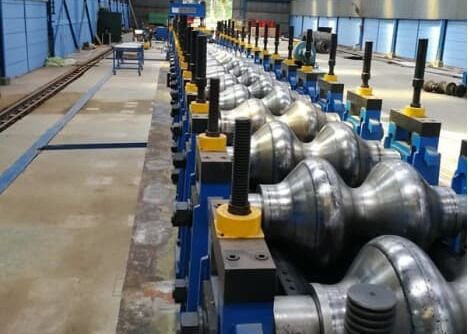

メインロール前1セット
構造: 形状装置は,独立したフレーム (ホーディングモード) を採用し,モーターと減速機によって駆動され,減速箱とコップルによって駆動されます.形状ベースと伝送ベースにそれぞれ設置されているもの.
下軸は駆動され,上軸と下軸は必要に応じて同期ギアを使用する.主な駆動はサブ減速ギアボックス移動である.

プロのソフトウェアによって設計され,材料は高品質の模具鋼 Cr12で作られています.
バック硬さはHRC58~62で,形成ロールの一部は Cr12MoV材料ででき,機械性能と寿命が向上します. 模具の表面は完成後に磨き上げられます.高精度で長寿命で.
アークウェイの外側には左手 (下軸) と右手 (上軸) の2種類のナッツがあります.
