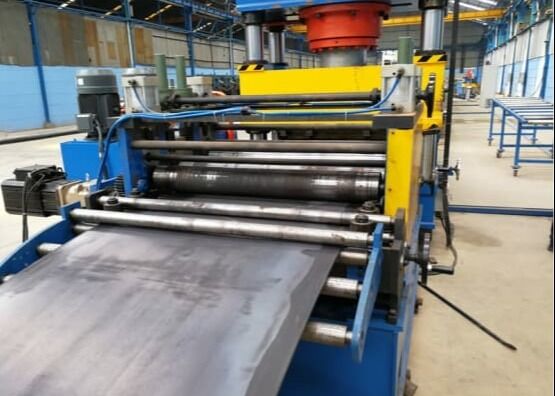

モデル DFCP150 波形プレートローラー成形ライン（パンチング穴機能付き）

DFCP150型 角質プレート ロール 形成ライン 孔穴機能

製品紹介:

多プロセス,中断のない生産,セットの解巻,平衡,パンチ,形成のオリジナルの単一のシートを達成することができます一つの連続生産で刈り取り生産ラインは,高生産速度,オンラインパンシングと連続型造形生産,操作が簡単で労働力が少ない.

製品構成:

注: 注文が確認されたとき,両者はプロフィール図,孔穴図,アーチ部分図を一緒に署名する必要があります.

生産プロセス:

デコイルリベラー - 材料ループ サーボフィッダー パンチャー 材料ループ - メインロール前者 切断機 - 作業部品の外側

ロール形状ラインの主要部品:

デコイラー1セット (コイルカーと補助支架を含む)

このデオシラーはシングルヘッドモデルで,モーターがデコイラーシャフトを動かし,鋼のコイルを開くため,水力発電によりデコイラーシャフトを拡張装置で,鋼のコイルをデコイラーシャフトによく固定します.消耗部品構造は"クエッジ"モデル. 完全なラインが通常の作業状態にあるとき,decoilerは自動的に動作しています. decoilerの操作者が安全であるようにするために,decoilerには空気ブレーキとプレスアームも含まれています.

作業中に操作者を保護します
デコイラーには4枚の原材料ブロックプレートも含まれています. デコイラーが動作しているときに鋼のコイルがデコイラーシャフトにしっかり固定されるようにします.ブロックプレートは,実際の作業要件に応じて,インストールされ,ダウンを取り除くことができます.

コイルカー:
これは,デコイラーシャフトから鋼のコイルをロードと卸すのに使用されます. コイルカーが前後を移動し,モーターが車を動かすことができます. コイルカーのサポートテーブルは上下を上げることができます.この装置に電力を供給する液圧シリンダー.
コイルカーモーターの電源: ≈3Kw (最終設計による)

アシスタントサポート:
鋼のコイルが積もっているときに安全になるようにするために,それを支えるための1つのアシスタントフレームがあります.アシスタントフレームは水力発電モデルで,上下に移動できます.アシスタントフレームが動作しているとき自動ロックされ,アシスタントフレームを支えるため,デコイルシャフトが安定します.
サポート重量:15000kg

レーベラーマシン 1セット

このレベルラーは5ロールモデルを使用しています.上層には2枚のロールがあり,下層には3枚のロールがあります.上下層の間のロールの空間はスクリューマンデルによって手動で調整できます.
一対のガイドロールは,レベルラーロールの正面部に設置され,フィードロールは,空気力シリンダーによってよく絞められています.絞めロールの作業速度は,トランスデューサーによって調整できます.操作者は実際の作業要件に応じて制御することができます..
メインのレベルラー部分の正面に,特別な望遠鏡用ショベルヘッドがレベルラーベースプレートにインストールされます. 原材料がレベルラー部分に入るとき,このショベルは,向上し,滑らかにレベルアップ装置に入るために原材料をガイドします.

周波数変換制御

原材料の鋼コイルが平坦な部分に簡単でスムーズに入り込むために,材料のガイドとプレスアームがデコイラーと平坦化器の間に設置されています.この装置は主にプレスアームを含むプレス・アーム,サポート・テーブル,プレス・ヘッドは水力シリンダーで動かされ,プレス・アームには1つのパワーローラーがあり,フィードを支援するために使用されます.パワーローラーは3Kwモーターで駆動されます. この部分は,操作者が原材料シートをフィードして,操作者の時間を節約します.

シェーリングバックの溶接装置 1セット

機能:シートの頭部と尾部を切断し,シートのバック溶接を完了します.
構造: 剪定機,材料の頭と材料の尾圧装置,ガイド装置,溶接プラットフォーム,ピンチフィード装置,駆動システム,ベースなどで構成されています.前側と後ろ側を調節可能なロールで,. フレームはプロファイル+鋼板の溶接構造,水力切削,水力プレス,プレスプラットフォームです. 銅の裏板をセットします. 手動アルゴン弧溶接,手動磨き.溶接機械の使用者は自分で準備しなければならない..
