商品の詳細:
お支払配送条件:
|
| 材料: | 冷間圧延低炭素鋼 | 原料降伏強さ: | 23Mpa |
|---|---|---|---|
| 原料引張強さ: | 450mpa | コイルの外径: | ≤Ф1300mm |
| コイルの内径: | フ508mm | スチールストリップ幅: | ≤500mm |
| スチールストリップの厚さ: | 3mm | 生産ライン速度: | 4本/分(長さ4320mm) |
| ハイライト: | 自動ガードレイルロール形成機械,高速道路ビームボード製造機械,Φ508mm コイル成形機 |
||

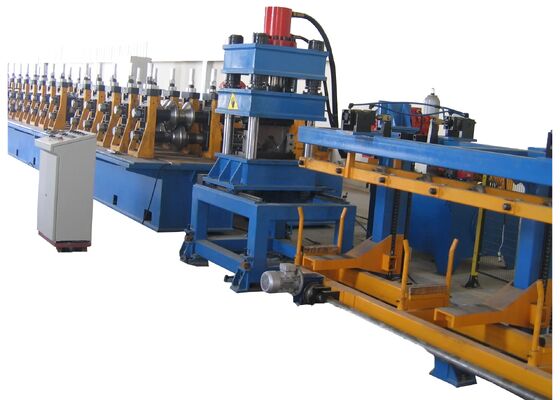

自動高速道路ガードレイルロール 形状 梁ボード 製造 機械 Ф508mm コイル 内径
製品紹介:
高速道路の保護レール形成ライン 高速道路の保護レール形成ライン 保護レール形成ラインレベルアップ生産ラインは,高生産速度を持っています. 生産ラインは,高生産速度を持っています.オンラインパンシングと連続鋳造の生産操作が簡単で労働が少なくなります
製品構成:
| 材料 | 低炭素鉄鋼 |
| 原材料の生産強度 | 23Mpa |
| 原材料の張力強度 | 450Mpa |
| コイル外径 | ≤Ф1300mm |
| コイル内径 | フ508mm |
| 鋼筋の幅 | ≤500mm |
| 鋼筋の厚さ | 3mm |
| シングルコイル重量 | ≤5000kg |
| 生産ラインの速度 | 4個/分 (長さ4320mm) |
注:板型図は,購入者と販売者が最終的に署名し確認した図に準拠する.
生産プロセス:

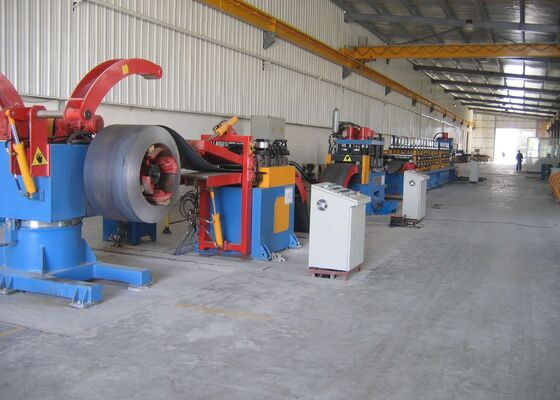

生産ラインは,次のプロセス流程に従って動作する.展開 → ループ (貯蔵) → セルボ・レベリング・フィード → 315T パンシング (切断) + パンシング・強化プレス → 冷たい屈曲 → 放出
ロール 形成 機械 - 1 セット
目的: ロールを曲げる過程で必要なインターフェース形状を達成するために使用する.
構造: 形状装置は独立したフレーム (急速変化アーチスタイル) を採用する. モーターと減速機によって駆動され,減速箱によって駆動される. 形状ロールはプロのソフトウェアによって設計されています.材料は高品質の鋳型鋼 Cr12 で作られています硬さ HRC58~62 (物理性能はアメリカの材料D2と同等である). ローラー表面は細工後磨きされます.ロールは高精度で長寿です.
下軸は駆動され,上軸と下軸は必要に応じて同期ギアを使用する.主軸は減速箱によって駆動される.減量箱のオブジェクト材料は,ZG45または鋼板の溶接です.
弓の外側のナッツは左手 (下軸) と右手 (上軸) である.
| パスを作る | 13 |
| 形づくりの機械の軸径 | φ80mm |
| モーターパワー | 約55kW |
| ライン最大速度 | 10~30m/min |
水力系 -2 セット
目的: 1組は,開巻機,荷乗車,パンシングマシンに電力を供給し,もう1組は,液圧切削に電力を供給します.
構造: ポンプと蓄積器の組み合わせ構造が採用され,パンシングとシーリングの動作速度は速く,生産ラインの速度を向上させます.高負荷と高温の生産要件を満たすために,空気冷却冷却器は熱散のために使用されます. この液圧システムは高速パンシング,ホールロール,シューリング冷曲線生産ラインに適した高速液圧システムです. 主な液圧部品は北京フアデ製品です.
主な部品は:油ポンプ,モーター,液圧バルブ,電磁弁,フィルター,液圧油タンクなどです.
液圧システムはフィルターを使用し,油の清潔さは6〜8レベルと保証されています.
電動制御装置-1セット
このライン全体は,PLCとタッチスクリーンを組み合わせた人間機械制御モードを採用しています.部品の仕様,量,システムパラメータはタッチスクリーンで設定できます.操作指示の複数のセットを同時に保存することができます高度な自動化があり,生産ラインに異常が発生した場合にアラーム機能があります.制御システムを通して,生産ライン全体の動作を監視することができます異常状態で電源故障またはシャットダウン後,処理は,以前に設定された作業パラメータに従って継続できます.
主な電気部品の説明:
| PLC | ジュンジー |
| サーボシステム | ジュンジー |
| インバーター | ジュンジー |
| タッチスクリーン | ジュンジー |
| 低電圧電気機器 | ジュンジー |
