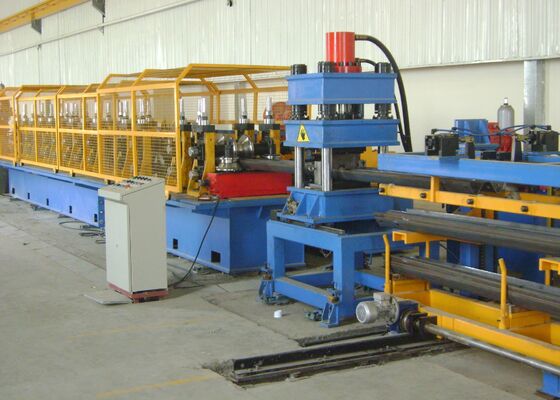

高速道路 2 波ガードレイル 冷たい曲がりロール 形作機 ≤500mm 鋼筋帯幅

高速道路二波ガードレール冷間曲げ成形機 ≤500mm 鋼板幅

製品紹介:

高速道路ガードレール成形ライン、高速道路保護ガード生産ライン、ガードレール成形ラインは、元の単一シートの多工程、中断のない生産を実現し、アンコイリング、レベリング、パンチング、成形、せん断を1つの連続生産に設定し、製品の外観を標準化し、パンチングの一貫した設置を容易にします。生産ラインは高い生産速度、オンラインパンチング、連続成形生産を備え、操作と使用が容易で、労力を軽減します。

製品構成:

注：板図面は、最終的に購入者と販売者によって署名および確認された図面に従うものとします。

製造プロセス:

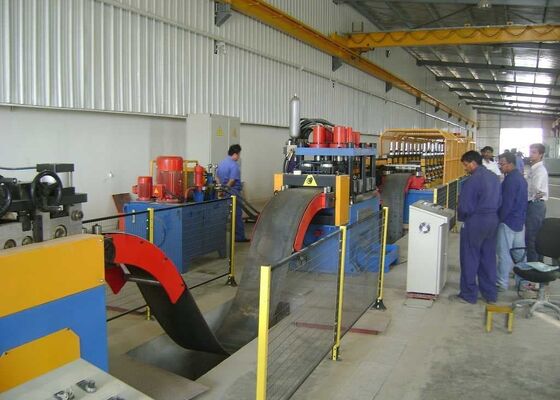

生産ラインは、以下のプロセスフローに従って操作されます：アンコイリング → ループ（保管）→ サーボレベリング供給 → 315Tパンチング（切断）+ パンチングおよび強化プレス → 冷間曲げ → 排出

特殊315T油圧パンチングおよび切断機 - 1セット
目的：高速パンチング金型を使用し、異なるステーション金型（板タイプを変更する場合はパンチング金型を交換する必要があります）を使用することにより、異なる形状のパンチング穴を生成できます。パンチング位置は個別に調整でき、合理的な構造、長い耐用年数、および便利な調整が可能です。

このパンチングマシンに搭載されている油圧システムは、マルチステーションパンチングマシン用に特別に開発されました。油圧プレスは、ポンプとアキュムレータ制御モードを採用し、特別な油圧制御モジュールを採用しています。高速パンチング速度と低ノイズという特徴があり、連続生産のニーズを満たすために放熱用のクーラーが装備されています。（この油圧システムは、多くの生産ラインで正常に使用されています）

構造：経済的で高速な油圧4柱プレスモードを採用しています。パンチング間隔はプレートの水平方向に調整可能で、パンチングステップの変更は電気制御システムを介して完了できます。

パンチングおよび切断金型：1セット

パンチングマシンには、ガードレールプレート端の18穴パンチングを完了できるパンチングおよび切断金型の完全なセットが装備されています。具体的な金型仕様は、購入者と販売者の両方によって署名および確認されたパンチング図面に基づいて最終的に確認されます。

強化穴パンチングプレス（パンチング金型1セットを含む） - 1セット

このマシンは4柱プレスです。
2波ガードレールプレートに20X50の補強穴のグループを同時にパンチングできます。

このマシンは、4柱ダブルビーム構造と合計1つのワークステーションを備えており、ガードレールプレートの補強穴のパンチングを完了できます。
