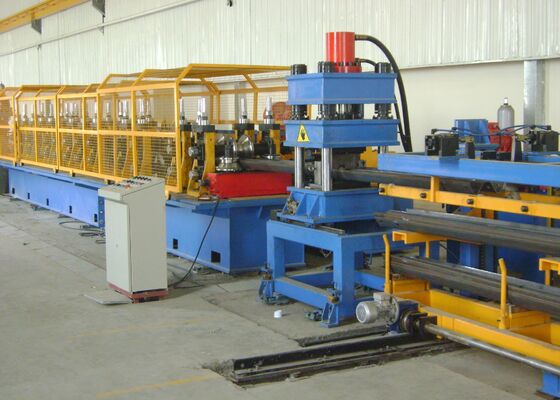

ガードレール用 RF300 高速二波冷間曲げ成形自動生産ライン

モデル RF300 高速道路 2 波冷曲線 防護レール使用のための自動生産ライン

製品紹介:

高速道路の保護レール形成ライン 高速道路の保護レール形成ライン 保護レール形成ラインレベルアップ生産ラインは,高生産速度を持っています. 生産ラインは,高生産速度を持っています.オンラインパンシングと連続鋳造の生産操作が簡単で労働が少なくなります

製品構成:

注:板型図は,購入者と販売者が最終的に署名し確認した図に準拠する.

生産プロセス:

生産ラインは,次のプロセス流程に従って動作する.展開 → ループ (貯蔵) → セルボ・レベリング・フィード → 315T パンシング (切断) + パンシング・強化プレス → 冷たい屈曲 → 放出

ユニットの構成と目的

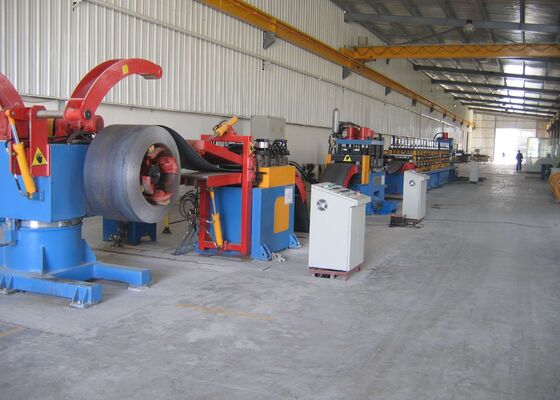

解巻器 - 1セット

解除: 機械は単体サポートモードです.モーターは,コイルを解放するために,脱線軸を動かす.そして,水力発電は,アンコールシャフトの緊張装置を動かし,アンコールシャフトにコイルを固定します.緊張構造はクイン型で,作業状態は安定して信頼性があります.

解巻器は自動解巻器です. 解巻器の軸にコイルを設置すると,全ラインの実際の動作中に解巻器の軸が活発に回転します.そして,その牽引力は,アンコイルモーターから来る. 解巻機は,全ラインの走行速度に応じて自動的にコイルを解放することができます.ローラーが空気式ブレーキ装置を装備している.
解巻器には,解巻過程でコイルが松くならないようにするための4つのバフルと圧縮腕があり,操作者の安全を確保します.

貯蔵装置 (シロ) - 2セット

目的: ローリングの平準化とパンシング・マシンとパンシング・マシンとロール・ボーディング・フォーム・マシンとの間の速度不一致を緩衝し,偏差を正するために使用する.ラインがスムーズで完全に動きます..

構造: 貯蔵装置は,弧巻きと支付装置の2つの部分で構成されています. 2つの貯蔵容器の両側に配置された4つの弧巻きがあります.彼らは弧枠と柔軟なロールのグループから構成されています.ロールの表面は硬いクロムで覆われています. 放出容器の穴に光電スイッチを設置し,穴に入る材料のロールの位置を制御します.各作業部品の速度が完璧にマッチできるように.

セルボ・レベラー・フィッダー - 1セット

目的: パンシングに必要な実際のステップ長さに従ってシート材料を供給します.複数のセットの供給パラメータを同時に設定できます.これは便利で迅速です.蓄積的許容量なしでは,給餌の精度が正確です..

5つのロールの平準化 (上層に2つのロール,下層に3つのロール,スクリュー調整), 1ペアのガイドロール,空気圧で圧縮するフィッティングロール,周波数変換速度制御電気スイッチの制御レベルリングマシンの正面は,また,望遠鏡用ショベルヘッドと圧迫装置を装備し,原材料のロールがスムーズかつ安全にレベルリングマシンに入ることを保証します..
構造: フレーム,クランプシステム,サーボ駆動システムで構成されています.
