| プレートサイズ: | 1500x800mm | 板厚: | 5~25mm |
|---|---|---|---|
| パンチングフォース: | 1000/1200kN | マーキングフォース: | 800/1000kN |
| CNCかどうか: | CNC | ダイス場所: | 4 |
| ハイライト: | 800KN CNC tube punching machine,1000KN hole plate marking machine,12 character CNC punching machine |
||

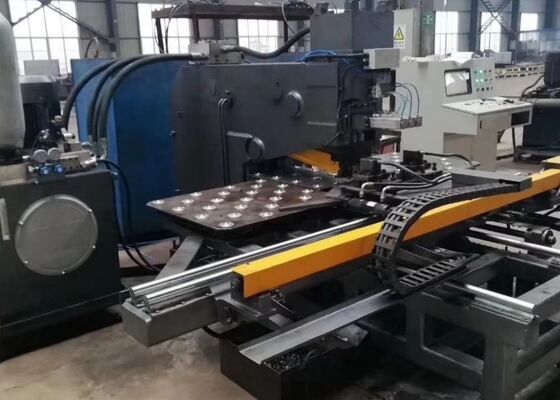

800/1000KN 標識力 Cncホールプレートチューブパンシングマシン 12文字
適用される産業:
このCNCプレートパンシング・ドリリング・マシンは パーニング,マーク,鋼板の部品のための掘削プロセスさらに,さまざまな産業用用途のための様々な金属部品のパンシング,掘削,マークタスクを実行することができる優れた汎用性を提供します.
仕様:
| モデル | BNC100 | BNCZ100 | BNHD120 | |||
| パーツの最大サイズ (mm) | 1500×800 | |||||
| 最大パンシング直径 (mm) | Φ26 | |||||
| 最大掘削直径 (mm) | / | Φ50 | ||||
| 掘削スピンドルのコナー | / | / | BT2 医療法 | |||
| プレートの厚さ (mm) | パンチング | 5・25 (Q235) | ||||
| 掘削 | / | 40 | ||||
| 打撃力 (kN) | 1000/ 1200 | |||||
| 標識力 (kN) | 800/ 1000 | |||||
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 | ||||
| 掘削 | / | 穴の直径によって異なります | ||||
| 文字のサイズ (mm) | 14×10×19 | |||||
| 性格のQty | 12 | |||||
| ダイステーション | 3 | 4 | ||||
| 掘削の加熱速度 (mm/min) | / | 25~280 | 0~5000 | |||
| 掘削スピンドルの走行 (mm) | / | 180 | 350 | |||
| 掘削スピンドルの回転速度 (r/min) | / | 120〜560 | 30~3000 | |||
| プログラムモード |
コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア |
|||||
| 総寸法 L×W×H (m) | 3.2×3×19 | 3.2×3×26 | 3.3×3.2×3 | |||
製品の特徴:
1機械はC型プレート溶接から作られたフレームを備えており,特殊な構造的整合性と十分な作業スペースを提供します.システムには3つのダイステーションが装備されています.,そのうちの1つは標識に専念し,自動ダイステーションインデックスをサポートし,それによって運用効率を最適化します.固定システムは,様々な作業部品と幅広い互換性を保証精密な位置付けのためにゼロ参照のバフルを利用します.作業台はボール軸承の作業台の上にしっかりと配置され,スムーズな操作が容易になります.X軸とY軸の動きは,サーボモーターによって駆動され,高精度のボールスクリューを通して送信されます.パーツのプログラムに入ると,操作者が作業部位のプログラムに入ると,作業部位の位置を調整し,保存できる復旧され 批量生産サイクルに再利用されます
2機械は,最先端のコンピュータ数値制御 (CNC) 技術を活用し,サーボモーター駆動のフィードシステムを使用しています.幅広いパーツで優れた運用効率と一貫した精度を確保する.
3機械の主要機能部品は, シンプルなメンテナンスと効率的な修理手順を可能にするモジュール構造で設計されています.
4. CNC金属プレートパンシングとマークする機械は,単一の金属プレートでパンシング,マーク,掘削作業のシームレスな組み合わせを容易にする,単一の運用サイクル内で複数のプロセス機能を提供する.
5掘削モジュールは,急速なダウンフィード,精密な加工進行,迅速な引き戻しを含む,主要な機能機能を統合します.リアルな職場環境での運用効率を大幅に向上させる.
6自動診断システムにより,機械は動作上の問題を迅速に検出できます.間に合うメンテナンスの介入を可能にし,生産の信頼性を確保する.
7操作者は直接穴の直径,位置座標,作業部品のバッチ量を制御システムに入力することができます.さらにシステムでは,特殊なロフティングソフトウェアで生成されたプログラムと互換性があり,CAD/CAMファイルの直接変換が可能で,シームレスで効率的なプログラム実行が保証されます.

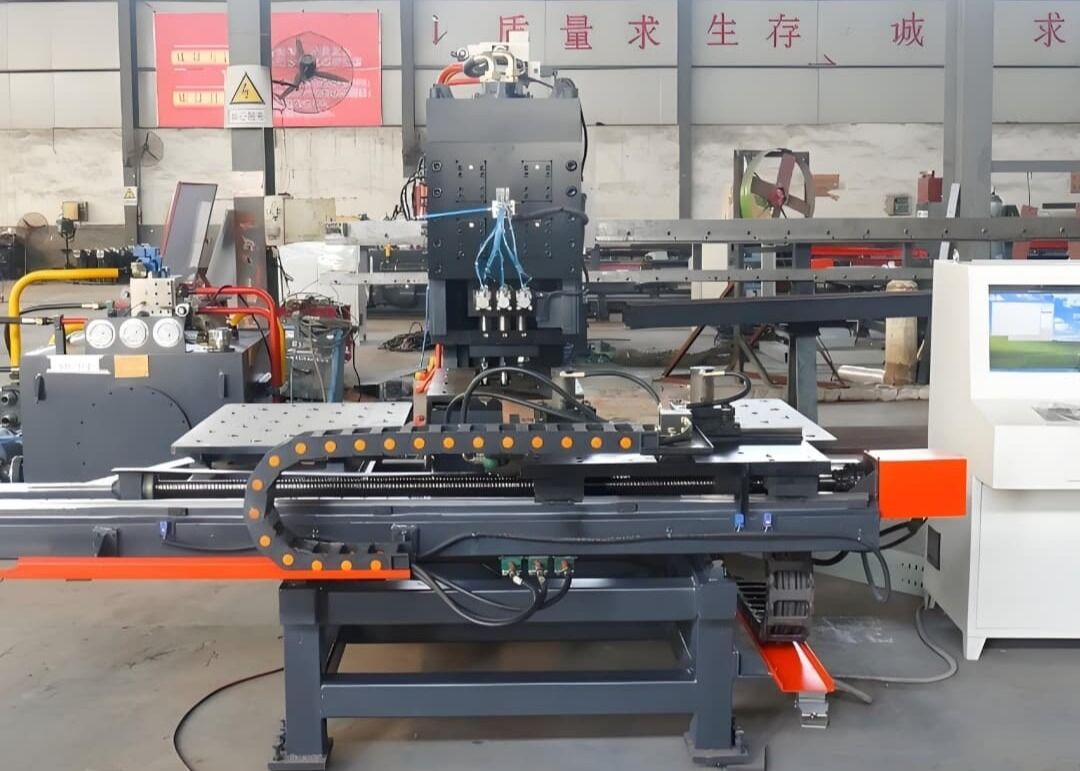

機械の詳細:
この特殊金属加工システムは,特に鉄塔製造部門内の鋼板のパンシング,マーク,ドリリング作業を行うために設計されています.卓越した加工精度を保証します鉄鋼塔産業における主要用途を超えて,この高度に汎用的な機器は,信頼性の高いパンチング,掘削,幅広い産業分野における金属プレートへのマーク機能すべての種類の金属作業部品の作業効率と加工精度を一貫して保証します.作業流程を合理化し,様々な産業用アプリケーションにおける製品品質を向上させる.
