CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| プレートサイズ: | 1500x800mm | 板厚: | 5~25mm |
|---|---|---|---|
| パンチングフォース: | 1000/1200kN | マーキングフォース: | 800/1000kN |
| CNCかどうか: | CNC | ダイス場所: | 4 |
| ハイライト: | 25mmの縁距離を持つCNCプレートパンシングマシン,精密な穴の配置のためのCNCプレートパンシングマシン,CNCプレートパンシングマシン |
||

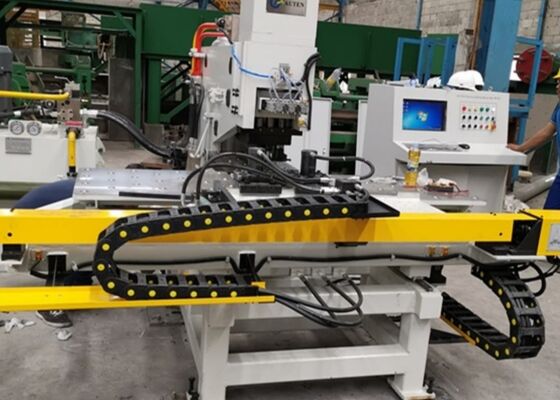

CNCプレートパンシングマシン 穴とプレートエッジ間の最小距離25mm
適用される産業:
鋼鉄塔製造部門のために設計されたCNCプレートパンシングとドリリングシステムは,鋼鉄プレートの正確なパンシング,マーク,ドリリング能力を提供しています. さらに,パンチングを行うのに幅広い柔軟性を備えています他の産業分野では,金属加工品の掘削とマークする作業が行われています.
仕様:
| モデル | BNC100 | BNCZ100 | BNHD120 | |||
| パーツの最大サイズ (mm) | 1500×800 | |||||
| 最大パンシング直径 (mm) | Φ26 | |||||
| 最大掘削直径 (mm) | / | Φ50 | ||||
| 掘削スピンドルのコナー | / | / | BT2 医療法 | |||
| プレートの厚さ (mm) | パンチング | 5・25 (Q235) | ||||
| 掘削 | / | 40 | ||||
| 打撃力 (kN) | 1000/ 1200 | |||||
| 標識力 (kN) | 800/ 1000 | |||||
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 | ||||
| 掘削 | / | 穴の直径によって異なります | ||||
| 文字のサイズ (mm) | 14×10×19 | |||||
| 性格のQty | 12 | |||||
| ダイステーション | 3 | 4 | ||||
| 掘削の加熱速度 (mm/min) | / | 25~280 | 0~5000 | |||
| 掘削スピンドルの走行 (mm) | / | 180 | 350 | |||
| 掘削スピンドルの回転速度 (r/min) | / | 120〜560 | 30~3000 | |||
| プログラムモード |
コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア |
|||||
| 総寸法 L×W×H (m) | 3.2×3×19 | 3.2×3×26 | 3.3×3.2×3 | |||
製品の特徴:
1C型プレート溶接によって構築された,CNCチャネル鋼孔付けとマークマシンのフレームは,優れた構造的強度と十分な操作クリアランスを提供します.3つのダイステーションを装備する (一つは標識操作専用)この装置は,加工効率を向上させるために,自動型ダイステーションのインデックス化を容易にする.そのクランプシステムは,幅広いワークピースに柔軟に対応できる.定位データとしてゼロ参照バフルを利用するX軸とY軸の動きは,サーボモーターによって駆動され,高精度なボールスクリューを通して伝達されます.プログラム可能な論理制御器 (PLC) により管理されるパンチング位置校正により,機械加工プロセス全体で完全な自動化を実現する操作者が作業部件プログラムに入力すると,プログラムは保存され,呼び戻され,サイクル生産活動に繰り返し適用されます.
2機械は,最先端のコンピュータ数値制御 (CNC) テクノロジーと,サーボモーター駆動のフィードシステムを組み込む.卓越した運用効率と一貫した作業部品の精度を確保する.
3基本的な機能組成はモジュール式構成で,面倒のないメンテナンスを促進し,修理作業を簡素化します.
4金属プレートパンシングとマークする機械は,単一の金属プレートにパンシング,マーク,および掘削プロセスを統合することを可能にします.複数のプロセスの統合を1つの運用サイクルで達成する.
5掘削モジュールは,高速ダウンフィード,精密加工進行,操作効率を劇的に向上させる.
6スマート・フォールト・セルフ・診断システムで 装備されている装置は 動作不規則の迅速な検出をサポートします積極的なメンテナンス活動が可能にし,継続的な生産の信頼性を確保する.
7操作者は直接穴直径,穴位置座標,穴の位置座標を入力できます.制御システムへの作業部品の量さらに,システムはプロのローフィングソフトウェアによって生成されたプログラムの実行をサポートし,またはシムーズな,高効率のプログラムの実施.
機械の詳細:
このプロフェッショナル金属加工システムは,鉄塔製造領域内の鋼板のパンシング,マーク,ドリリングの作業を実行するために設計されています.優れた加工精度を提供します鉄鋼タワー産業以外でも,この汎用機器は,信頼性の高いパンチ,掘削,幅広い産業分野をカバーする金属板のマーク機能安定した作業生産性と加工精度を維持します.その結果,さまざまな産業用用ケースでワークフローの効率を最適化し,製品の品質を向上させる.
