商品の詳細:
お支払配送条件:
|
| プレートサイズ: | 1500x800mm | 板厚: | 5~25mm |
|---|---|---|---|
| パンチングフォース: | 1000/1200kN | マーキングフォース: | 800/1000kN |
| CNCかどうか: | CNC | ダイス場所: | 4 |

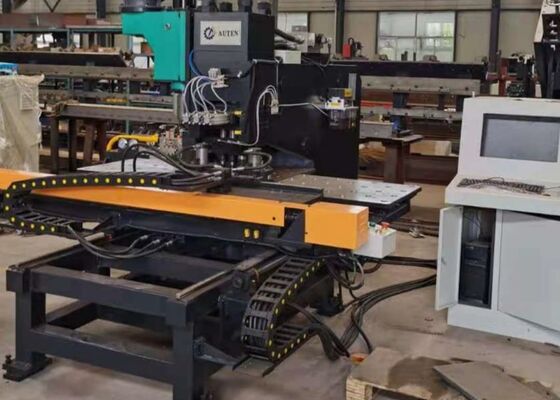

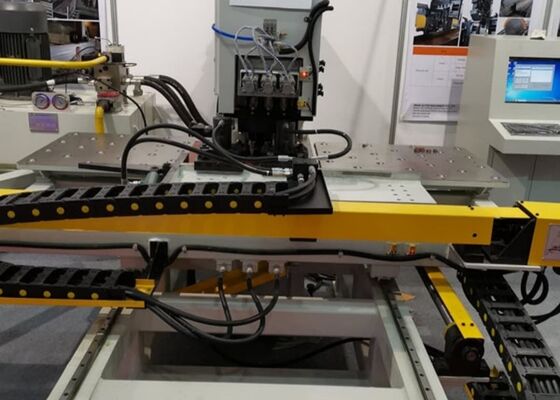

26mm パンシング直径 CNCプレート パンシングマーク 掘削機械 14*10*19mm 文字サイズ
適用される産業:
CNCプレートパンシングと掘削システムは,鋼鉄塔製造部門の鋼板のための精密なパンシング,マーク,掘削能力を提供するために設計されています. さらに,パンチングの幅広い多様性を表しています金属加工品の掘削およびマーク作業は,幅広い産業分野を対象としています.
仕様:
| モデル | BNC100 | BNCZ100 | BNHD120 | |||
| パーツの最大サイズ (mm) | 1500×800 | |||||
| 最大パンシング直径 (mm) | Φ26 | |||||
| 最大掘削直径 (mm) | / | Φ50 | ||||
| 掘削スピンドルのコナー | / | / | BT2 医療法 | |||
| プレートの厚さ (mm) | パンチング | 5・25 (Q235) | ||||
| 掘削 | / | 40 | ||||
| 打撃力 (kN) | 1000/ 1200 | |||||
| 標識力 (kN) | 800/ 1000 | |||||
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 | ||||
| 掘削 | / | 穴の直径によって異なります | ||||
| 文字のサイズ (mm) | 14×10×19 | |||||
| 性格のQty | 12 | |||||
| ダイステーション | 3 | 4 | ||||
| 掘削の加熱速度 (mm/min) | / | 25~280 | 0~5000 | |||
| 掘削スピンドルの走行 (mm) | / | 180 | 350 | |||
| 掘削スピンドルの回転速度 (r/min) | / | 120〜560 | 30~3000 | |||
| プログラムモード |
コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア |
|||||
| 総寸法 L×W×H (m) | 3.2×3×19 | 3.2×3×26 | 3.3×3.2×3 | |||
製品の特徴:
1CNCチャネル製の鋼筋パンシング・マークマシンのフレームは,C型プレート溶接によって作られ,優れた構造的硬さと十分な操作クリアランスを提供します.3つのダイステーションを装備する (一つは標識用の専用)この装置は,作業流程の効率性を向上させるために,自動型ダイステーションのインデックス化を容易にする.そのクランプメカニズムは,多様な作業部品と汎用的な互換性を持っています.定位データとしてゼロ参照バフルを使用するX軸とY軸の動きは,サーボモーターによって駆動され,高精度なボールスクロールを通して伝達されます.プログラム可能なロジックコントローラー (PLC) で,パンシング位置の校正を制御し,機械加工プロセスの完全な自動化を実現する作業台プログラムの操作者が入力すると,プログラムは保存され,取得され,周期的な生産操作のために繰り返し利用できます.
2機械は,最先端のコンピュータ数値制御 (CNC) 技術と,サーボモーター駆動のフードメカニズムを統合しています.優れた運用効率と一貫した作業部品精度を保証する.
3主要な機能構成要素は,モジュール式設計で,便利なメンテナンスと最適化された修理手順を可能にします.
4. CNC金属プレートパンシングとマークする機械は,単一の金属プレートにパンシング,マーク,掘削プロセスの統合をサポート,複数のプロセスを1つの運用サイクルで統合する.
5掘削モジュールは,急速なダウンフィード,精密加工の進歩,実行可能な応用シナリオにおける運用効率を大幅に向上させる.
6機器は,インテリジェントの故障自己診断システムで装備されており, 動作不規則を間に合って検出できます.積極的な維持措置を容易にし,継続的な生産安定性を確保する.
7操作者は直接穴直径,穴位置座標,穴の位置座標を入力できます.制御システムへの作業部品のバッチの容量さらに,このシステムはプロのロフティングソフトウェアによって生成されたプログラムの実装をサポートします.または,シームレスで効率的なプログラム実行を確保するために直接CAD/CAMファイル変換を可能にします..
機械の詳細:
このプロフェッショナルな金属加工システムは,主に鋼鉄塔製造部門内の鋼板のパンシング,マーク,および掘削作業のために設計されています.優れた加工精度を提供します.鉄鋼タワー産業以外にも,この多機能機器は,信頼性の高いパンチング,掘削,幅広い産業分野における金属プレートのためのマークソリューションすべての種類の金属加工品の一貫した作業効率と加工精度を維持します.これにより,ワークフローの生産性を最適化し,さまざまな産業用アプリケーションで製品の品質を向上させる.
