CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| プレートサイズ: | 1500x800mm | プレートの厚さ: | 5~25mm |
|---|---|---|---|
| パンチングフォース: | 1000KN | 穴の直径: | 26mm |
| CNCかどうか: | CNC | ダイス場所: | 3 |
| ハイライト: | CNC プレートパンチングマシン 3 ダイステーション,CNC プレートマーキングドリルマシン,CNC パンチングマシン 3.2x3x1.9m 寸法 |
||

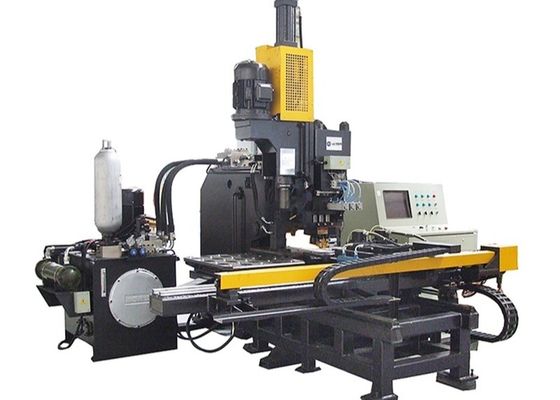

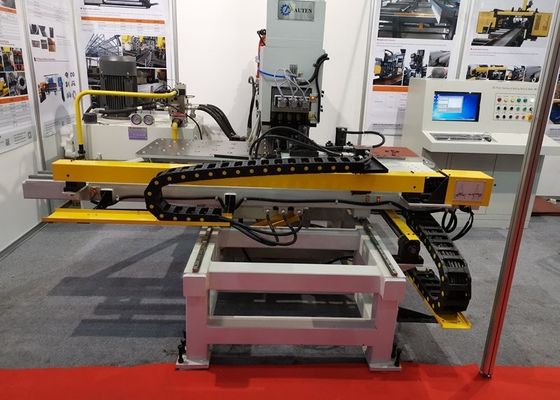

3.2×3×1.9m 総寸法 CNCプレート パンシング マークリングとドリリング マシン 3 ダイステーション
適用される産業:
鉄塔の分野における鋼板のパンチング,マークリング,ドリリングに使用されます.他の産業の金属板のパンチング,ブームリング,マークリングにも使用されます.
仕様:
| モデル | BNC100 | BNCZ100 | BNHD120 | |||
| パーツの最大サイズ (mm) | 1500×800 | |||||
| 最大パンシング直径 (mm) | Φ26 | |||||
| 最大掘削直径 (mm) | / | Φ50 | ||||
| 掘削スピンドルのコナー | / | / | BT2 医療法 | |||
| プレートの厚さ (mm) | パンチング | 5・25 (Q235) | ||||
| 掘削 | / | 40 | ||||
| 打撃力 (kN) | 1000/ 1200 | |||||
| 標識力 (kN) | 800/ 1000 | |||||
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 | ||||
| 掘削 | / | 穴の直径によって異なります | ||||
| 文字のサイズ (mm) | 14×10×19 | |||||
| 性格のQty | 12 | |||||
| ダイステーション | 3 | 4 | ||||
| 掘削の加熱速度 (mm/min) | / | 25~280 | 0~5000 | |||
| 掘削スピンドルの走行 (mm) | / | 180 | 350 | |||
| 掘削スピンドルの回転速度 (r/min) | / | 120〜560 | 30~3000 | |||
| プログラムモード |
コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア |
|||||
| 総寸法 L×W×H (m) | 3.2×3×19 | 3.2×3×26 | 3.3×3.2×3 | |||
製品の特徴:
1機械のフレームは,C型プレート溶接によって作られ,良い硬さと大きなハンドリングスペースを持っています.マシンが3つのダイステーションを設定します (それらのうちの1つはマークダイステーションです),自動切換式ダイステーション固定システムは,データマークとしてゼロバフルと,ロールボール作業台によってサポートされる作業台によって異なる作業部位に適応することができます.XとY軸の動作は,サーボモーターとボールスクリュー駆動とPLC制御によって制御されます.作業台プログラムに操作者が入力し,繰り返し使用できます.
2. 高効率,安定したワークピース精度を持つ,CNC技術,サーボモーターの入力を採用します.
3重要な機能部品は,モジュール式組み立てを採用し,修理が簡単です.
4. 1枚のプレートにパンチング,マーク,ドリリングを行います.
5掘削装置は,迅速な落下,遅い作業給餌,作業効率を改善するための迅速な給餌を含む機能を備えています.
6障害の自己診断機能で
7簡単なプログラミング,穴の直径,位置,作業部品の量をコンピュータに入力し,また,ローフティングソフトウェアによって生成されたプログラムを使用することができます.CAD/CAMの直接変換を採用する.
機械の詳細:
このプロフェッショナルな金属加工機器は,主に鉄鋼塔産業の鋼板のパンシング,マーク,掘削を処理します.厳格な許容量と表面基準を満たす鋼鉄塔以外にも,この汎用的な機器は,他の産業における金属プレートのための信頼性の高いパンチング,掘削,マークも提供しています.それはすべての金属タイプの効率と精度を維持します.セクター間でのワークフローと質の向上.
