商品の詳細:
お支払配送条件:
|
| 関数: | ビームパンチング | 版の厚さ（mm）: | 4〜9 |
|---|---|---|---|
| 材料引張強さ (Mpa): | 最大750 | ワークピース長 (mm): | 4000-12000 mm |
| 公称力: | 1200KN | ワークピースのキャンバー (mm): | ≦7/12M |
| 給餌速度 X: | 50m/min | 給餌速度 Y: | 30m/min |

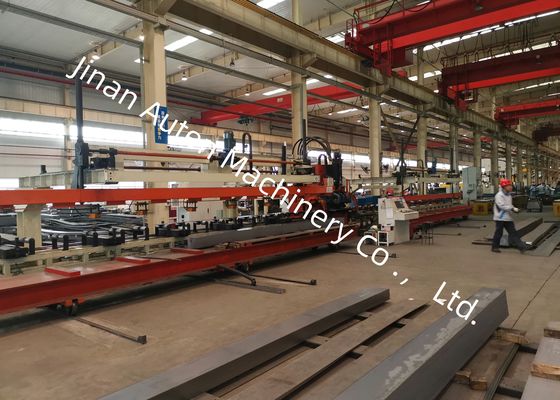

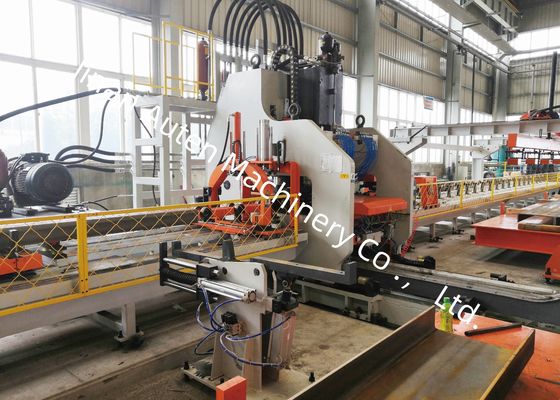

3-6mm 厚さ トラック ビーム CNC パンシング 生産ライン 750Mpa 材料 張力強度
適用:
この機械は,自動車産業内での平らな縦梁の穴を掘るために設計された専門機器です.
主な技術パラメータ:
| 違う 違う | 名前 | 価値 |
| 1 | 定数力 | 1200KN |
| 2 | 加工プレートの大きさと範囲 | |
| 3 | 長さ | 4000×8000mm |
| 幅 | 200×550mm | |
| 厚さ | 3×6mm | |
| 入荷したシート材料のシークル曲線 | ≤7mm/10m | |
| X軸のシート不均等性 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y軸のシート不均等性 | 5mm | |
| シート曲線 | ≤50mm | |
| シート材料の機械的特性 | σb=510850N/mm2 | |
| 4 | マックス パンシング直径 | φ60mm (最大パンシング力は機械の名乗力を超えない) |
| 5 | モジュール数 | 25個 |
| 6 | マックス速さ | |
| X軸 | マックス=50m/min | |
| Y軸 | マックス=30m/min | |
| 7 | 処理精度 | |
| X軸 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y軸 | ±0.2 mm / 600 mm | |
| 8 | 処理方法 | フィルタリング |
| 9 | 参照 | X軸はプレートの長さに沿って位置し 穴のX座標はプレートの端に 基づいています Y軸はプレートの幅で 基準点は中央線です |
| 11 | 動作モード |
手動,自動 |
構造構成:
この機械は主に自動積載・卸載装置,変形切断板の自動補償のための中心装置,給餌装置,パンシング装置,自動廃棄物排出装置水力,電気,気力システムと共に
製品の特徴:
1制御システムは,シメンズ828D CNCシステムを含み,サーボモーターで動かす配給で,高い動作効率と一貫した作業部品精度を保証します.
20~200mmの高さ差を持つ変形横断板の加工を処理することができる.
3異なる直径の模具を最大25個まで組み立てることができ,安装プロセスは迅速で簡単です.
4プレートの積載,パンシング,卸荷は完全に自動化され,作業の強度が減少します.
5廃棄物は自動的に放出され収集されます.
ラインで加工された完成した縦梁サンプルが展示されており,鉱山トラックや特殊車両で使用されるさまざまな仕様をカバーしています.穴の位置の正確さを明らかにしていますパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクトなパーフェクト
