商品の詳細:
お支払配送条件:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 120 Tons | Machine stroke X: | 12000mm |
| Machine stroke Y: | 600mm | Feeding speed X: | 50m/min |
| Feeding speed Y: | 30m/min | ||
| ハイライト: | 25モジュールプレートパンチング生産ライン,25モジュールプレートパンチングライン,CNCプレートパンチング生産ライン |
||
120トンの名目力 CNCプレートパンシング生産ライン 25 トラック用フラットビームのためのモジュール
適用:

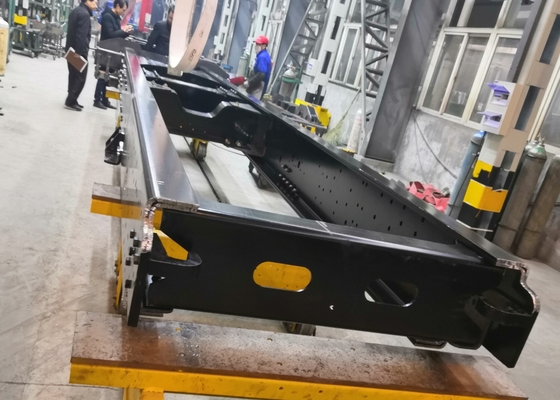

自動車用平面縦梁のためのCNCパンシング生産ラインは,自動車用平面横梁のためのパンシングプロセスに特化した統合製造システムです.国内市場や世界市場における 類似機器の参照によって 精巧に設計されたこの生産ラインは,世界中の様々な車両フレームのパンシング仕様に準拠し,様々な比較可能な製品の優位性を組み込み,洗練されたソリューションとして立っています.柔軟な加工要求を熟練して満たす 様々なフレームの縦梁安定性と高効率で特徴づけられています
縦軸の支えのロールテーブル
ローリングの両端はベアリングで支えられ,ローリングは硬さや衝撃耐性が良好で,ローリングはローリングの上に移動する.
X軸主ブランク給餌装置: 2セット
装置は,サーボモーター,精密減速器,浮遊液圧クランプ,精密線形ガイドレール,精密ラック,支えから構成される.サーボモーターは,精密減速器を回転させるため,螺旋輪を動かす.精密な線形スライドレールガイドによって,精密な給餌部品の精密な給餌が完了します.そしてシート給餌は正確で安定しています供給クランプは浮遊クランプで,いくつかの歪んだシートに適応性が良好であり,クランプ力は大きく,信頼性の高いクランプ,安定した作業です.
プッシュ・プル・クランプ.クランプは,縦軸梁の両端の中央部分をクランプする.このクランプ方法により,プレートの端にドロップでプレートをクランプすることができます.宿主の両側が対称的に配置されています.
X軸補助クランプ補給装置: 2セット
この装置は,梁の頭と尾の端を加工するために使用され,主機械の各側には,水圧クランプ,底部,駆動部品からなる1つのセットがあります.
工件を調理する過程中,調理側にあるクランプがシートを保持できず,穴を突き出す場合,プレートには2つ以上の固定点がある必要があります固定点を変更する過程で,位置参照の変更は許されません.この場合は,補助固定装置がこの問題を解決します.オイルシリンダーの圧力下ではこの方法で,オイルシリンダーの圧力の下で,パンシング時,シートに2度目のクランプポイントがある (最初のクランプはブランキング側にあるメインクランプ)円滑で正確なシート供給を保証します.
パラメータ仕様情報
| 縦軸梁の加工の主なパラメータ | ||
| 処理材料のデータ | プレートの厚さ mm | 4-9mm |
| 材料の張力強度 (Mpa) | 最大 750 | |
| 作業部品の長さ (mm) | 4000から12000 | |
| 片方の幅 (mm) | 250〜600 | |
| 工品のキャンバー (mm) | ≤7/12M | |
| 作業部品の荒さ X ((mm) | ≤8/1M ≤20/12M | |
| 作業部品の荒さ Y ((mm) | ≤5mm | |
| 設備の性能パラメータと主要技術指標表 | ||
| 定数力 | 120トン | |
| マシン・ストローク X | 12000mm | |
| マシン・ストロック Y | 600mm | |
| 給餌速度 X | 50m/min | |
| 給餌速度 Y | 30m/min | |
| 穴のピッチの精度 X | ±0.25mm/200mm ±0.35mm/400mm ±0.50mm/12000mm |
|
| 穴のピッチの精度 Y (mm) | ±03 | |
| 直角型グループ化された穴の斜面精度 | ±0.4 mm/300 mm | |
| モジュール | 25 | |
| 最大加工開口 (mm) | Φ60 (機械の名指力範囲内) | |
| 模具数 | 1セット | |
