はじめに

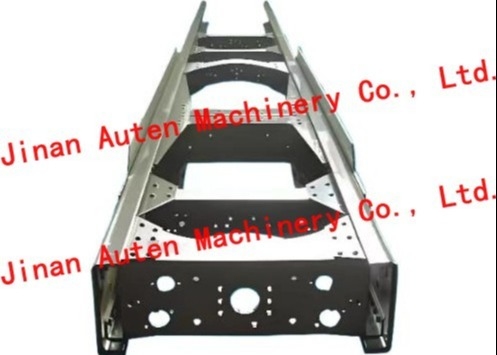

自動車用フラット縦ビーム用 CNC パンチング生産ラインは、自動車用フラット縦ビームのパンチング作業に特化した包括的な生産システムです。国内外の同様の設備を参考に、世界中の多様な車両フレームのパンチング要件に合わせ、さまざまな製品の強みを統合して開発されたこの生産ラインは、細心の注意を払って設計されています。さまざまなフレーム縦ビームの柔軟な加工要求に完璧に対応でき、安定性と高効率を特徴としています。

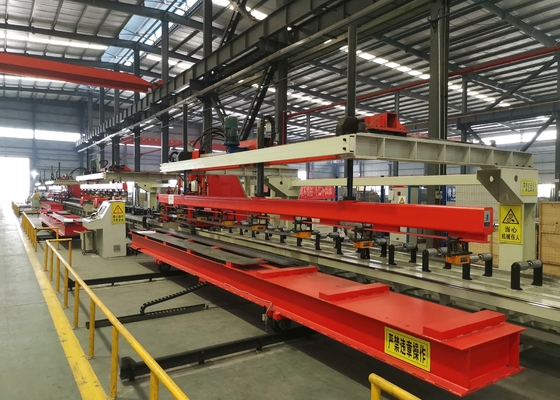

生産ライン設備の構成紹介 プロセスフロー：

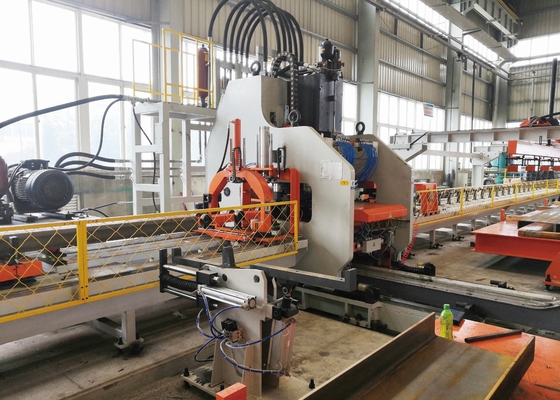

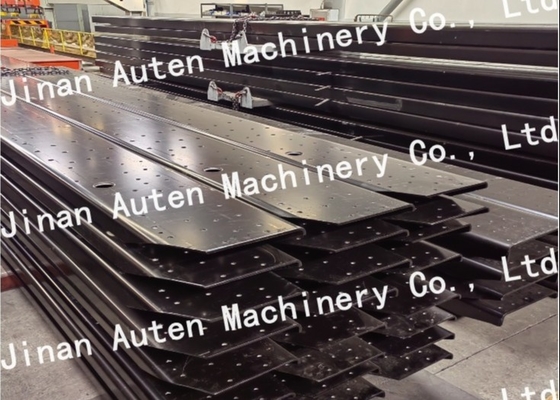

縦ビーム準備→縦電磁自動供給→縦材料自動位置決め→テールエンドクランプと補助クランプ→ワークがパンチングホストに入り加工→供給端クランプ、補助クランプ、加工→パンチング完了→ワーク電磁自動アンローディング 加工方法はフィルタータイプで、つまり、縦ビームはパンチング時にのみ前方に供給されます。

各機械装置の構造：

1. 縦ビーム支持電動トロリー：トロリーはボタンで制御してラインから出し、クレーンで吊り上げたパレットを積み込んだ後、積み込み位置に戻ります。トロリーの積載量は20トン以上、ストロークは1.5mです。

2. 電磁吸盤自動供給装置：

この装置は、ブラケット、可動ビームとその駆動装置、吸盤ビームと昇降装置、吸盤制御システムなどで構成されています。吸盤ビームにはプレート検出ロッドがあり、プレートの高さに達すると自動的に停止し、プレートの有無と吸着の有無を検出でき、安定して信頼性の高い作業を行います。

吸盤ビームの昇降はガイドロッドによってガイドされ、同期した昇降を保証します。可動ビームは剛性が高く、前後の動きはガイドレールによってガイドされ、両端の同期を保証します。

電磁チャックは、オフ時には電磁力を維持し、通電時には消磁するため、安全で信頼性があります。

主な技術パラメータ：
