CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 主機体型: | 半閉式 | Sheet thickness: | 4-14 mm |
|---|---|---|---|
| 長さ: | 4000～15000 mm | 最大張力強度: | 8b=510〜950 N/mm2 |
| 型の数: | 20、25 | 制御斧の数: | 3本の斧 |

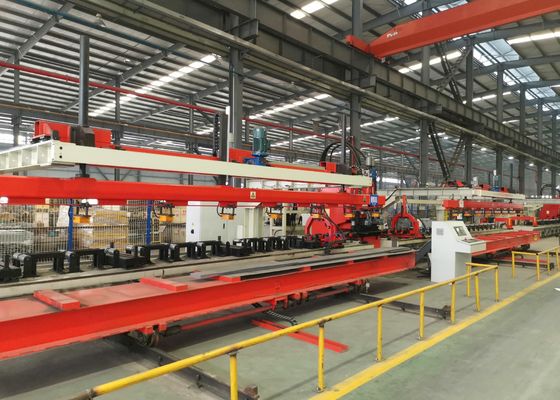

生産ライン機器の組成の導入
プロセスの流れ: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping補給式固定・加工→パンチング 完成→ 作業台の電磁式自動卸荷
処理方法はフィルター型である.つまり,長向線束はパンシング時にのみ前向きに供給される.
生産ラインの主要な技術パラメータ
| 縦軸の固定方法 | 液圧クランプ |
| 主なトランスミッションモード | 液圧トランスミッション |
| CNCシステム: | シメンス 828D CNC システム |
| 制御軸数: | 3軸 |
| タイプ | 手動または自動的な積載と卸載 (オプション) |
| トリーの負荷容量: | 20トン |
| 機械の電源: | 60KW |
| 設備の足跡:長 × 幅 × 高さ | 32m × 7.5m × 4m |
| 機械の重量: | 約35トン |
| ほか | 真色のLCD超薄ディスプレイ,中国語と英語のスイッチングディスプレイ |
各機械装置の構造:
1縦軸軸付き電動車:
トラックはボタンで制御され,クレーンで持ち上げられたパレットを荷乗した後,荷乗位置に戻ります.トロッキの負荷は20トン未満ではないストロークは1.5mです
2電子磁気吸い込み自動給餌装置
装置は,支架,移動光束とその駆動装置,吸着杯の光束と持ち上げ装置,吸着杯制御システムなどから構成される.
吸気カップの梁にプレート検出棒があり,プレートの高さに到達すると自動的に停止し,プレートがあるかどうかを検出し,吸っているかどうかを検出できます.安定した信頼性があります;
吸気杯の梁の引き上げと下降は,同期的な引き上げを保証するためにガイド棒によって導かれます.動く梁は良い硬さを持っています.前と後ろの動きは,両端の同期を確保するためにガイドレールによって導かれます.;
電磁チャックは,電磁力が切れたときも電磁力を維持し,電気がついたときも消磁化を逆転させ,安全で信頼性があります.
3縦軸の支えのロールテーブル
床材を支えるベースと支えるロールから構成される.
ローラルの両端はベアリングで支えられ,ローラルの硬さと衝撃耐性は良好で,シートはその上に動きます.
