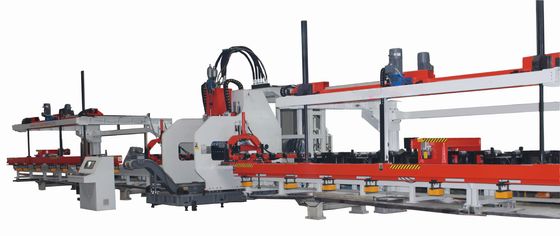

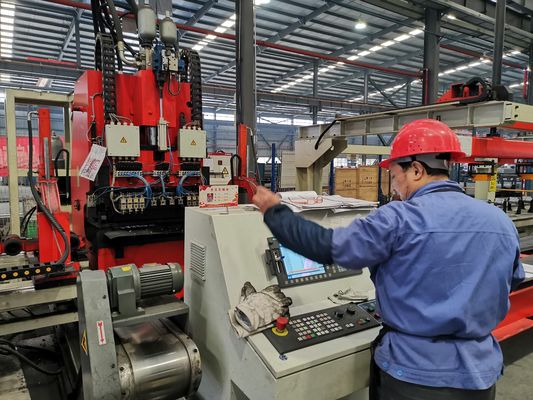

高度に構成された60KWパワーCNCプレート3軸自動パンチングマシン油圧パンチマシン縦梁

製品 目的と 特性：

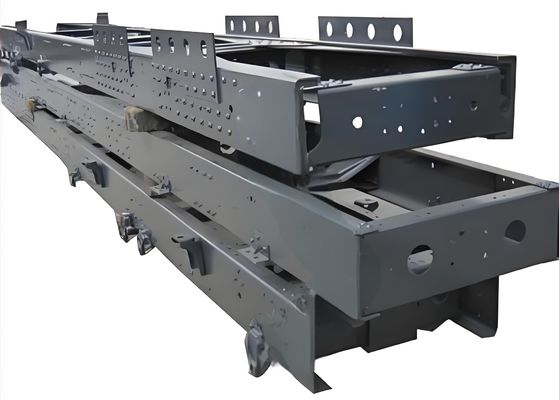

自動車縦ビームフラットプレートCNCパンチング生産ラインは、自動車フラット縦ビームのパンチングを行うための完全な生産ラインです。国内外の類似設備をベースに、国内外の様々な車体フレームのパンチングニーズに合わせて、様々な製品の利点を統合したものです。開発された製品です。この生産ラインは、様々なフレーム縦ビームの柔軟な加工要件を完全に満たすことができ、安定性と高効率という特徴を持っています。

設備の構成

1. 供給電動トロリー、電動永久磁石吸盤自動供給装置 - 1セット;

2. 供給電動トロリー、電動永久磁石吸盤自動供給装置 - 1セット;

3. 荷積みおよび荷降ろし支持ローラーテーブル - 1セット;

4. シートセンタリング装置 - 5セット;

5. 廃棄物トロリー - 1セット;

6. メインクランプおよびサーボ供給装置 - 2セット;

7. 補助クランプ装置 - 2セット;

8. パンチングマシン（オープンタイプ、25ダイポジション） - 1セット;

9. 廃棄物排出装置 - 1セット;

10. 油圧システム（オイル冷却） - 1セット;

11. 空圧システム - 1セット;

12. 潤滑システム - 1セット;

13. 電気制御システム - 1セット;

14. 自動プログラミングプログラム - 1セット;

15. 凸型および凹型金型 - 1セット;

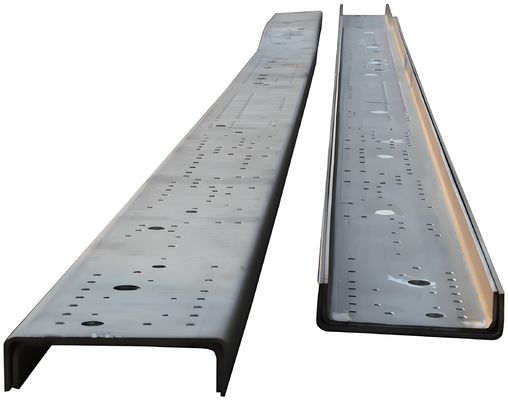

縦ビーム加工の主なパラメータ：

1. 加工材料データ：

板厚mm：4--9

材料引張強度（Mpa）：最大750

ワーク長（mm）：4000-12000

ピース幅（mm）：250-600

ワーク反り（mm）：≤7/12M

ワーク粗さX（mm）：≤8/1M ≤20/12M

ワーク粗さY（mm）：≤5mm

2. 設備性能パラメータと主な技術指標表

公称力120トン

機械ストロークX：12000mm

機械ストロークY：600mm

送り速度X：50m/min

送り速度Y：30m/min

穴ピッチ精度X：±0.25mm/200mm

                                     ±0.35mm/400mm

                                     ±0.50mm/12000mm

穴ピッチ精度Y（mm）±0.3

長方形グループ化された穴の対角精度：±0.4 mm/300 mm

モジュール：25

最大加工口径（mm）Φ60（工作機械の公称力範囲内）

金型数：1セット

3. プログラミングに必要なデータ：

材料強度、材料厚さ; ストリンガー電子図面ファイル（自動プログラミングで認識可能な形式）;

生産ラインの主な技術パラメータ
