CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 関数: | ビームパンチング | 版の厚さ（mm）: | 4〜9 |
|---|---|---|---|
| 材料引張強さ (Mpa): | 最大750 | ワークピース長 (mm): | 4000-12000 mm |
| わずかな力: | 1200KN | ワークピースのキャンバー (mm): | ≦7/12M |
| 給餌速度 X: | 50m/min | 給餌速度 Y: | 30m/min |
| ハイライト: | CNCの内部粉砕機,CNCのプロフィールの粉砕機 |
||
アプリケーション:

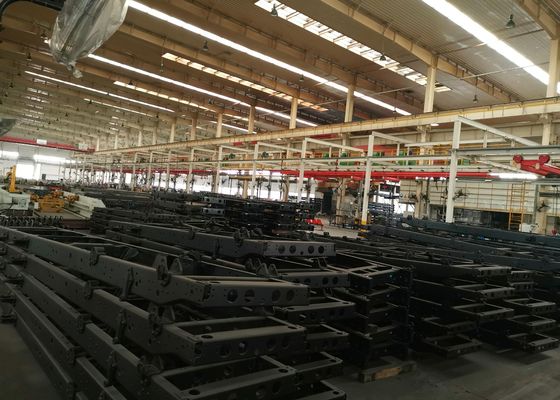

この機械は、自動車産業における平らな縦梁に穴を開けるために設計された特殊な設備です。
構造構成:

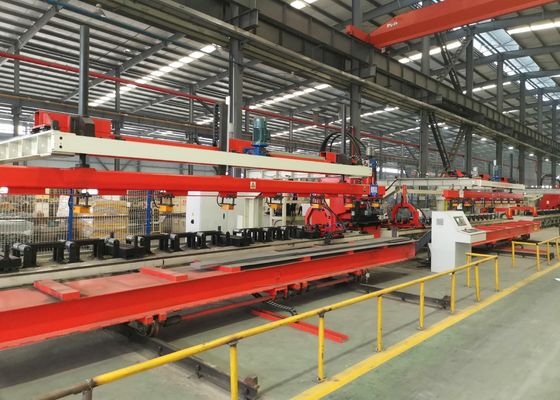

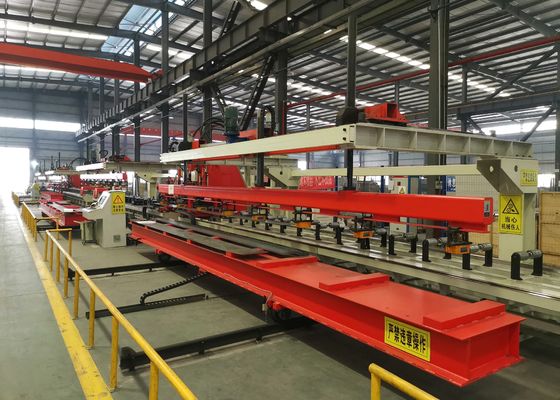

この機械は、主に自動ローディングおよびアンローディング装置、可変断面プレートの自動補正用センタリング装置、供給装置、パンチングユニット、自動廃棄物排出装置、および油圧、電気、空気圧システムで構成されています。
製品の特徴:
1. 制御システムはSIEMENS 828D CNCシステムを採用し、サーボモーターによる送りにより、高い作業効率と一貫したワークピース精度を保証します。
2. サーボセンターセンタリング装置が供給支持ローラーに取り付けられており、高さ差が0〜200mmの可変断面プレートの加工に対応できます。
3. 最大25個の異なる直径の金型を取り付けることができ、迅速かつ便利な取り付けが可能です。
4. プレートのローディング、パンチング、アンローディングは完全に自動化されており、労働強度を軽減します。
5. 廃棄物は自動的に排出され、収集されます。
6. 自動プログラミングソフトウェアは、AUTOCADまたは他のCADソフトウェアで生成された.DXF形式のグラフィックからグラフィックを直接インポートできます。ユーザーフレンドリーなヒューマンマシンインターフェースを介して、工作機械加工プログラムの自動生成を完了し、時間を節約し、エラーを排除します。
主な技術パラメータ:
| No. | 名称 | 値 |
| 1 | 公称力 | 1200KN |
| 2 | 加工プレートのサイズと範囲 | |
| 3 | 長さ | 4000～8000mm |
| 幅 | 200～550mm | |
| 厚さ | 3～6mm | |
| 入荷シート材の鎌曲がり | ≤7mm/10m | |
| X軸シートの不均一性 | ≤10mm/1000mm ,≤20mm/8000mm | |
| Y軸シートの不均一性 | 5mm | |
| シートの反り | ≤50mm | |
| シート材の機械的特性 | σb=510～850N/mm2 | |
| 4 | 最大パンチング直径 | φ60mm（最大パンチング力は工作機械の公称力を超えない。） |
| 5 | モジュールの数 | 25個 |
| 6 | 最大速度 | |
| X軸 | 最大=50m/分 | |
| Y軸 | 最大=30m/分 | |
| 7 | 加工精度 | |
| X軸 | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Y軸 | ±0.2 mm / 600 mm | |
| 8 | 加工方法 | ろ過 |
| 9 | 参照 | X軸はプレートの長さに沿っており、穴のX座標はプレートの端に基づいています。 Y軸はプレートの幅であり、基準点は中心線です。 |
| 11 | 動作モード | 手動、自動 |
